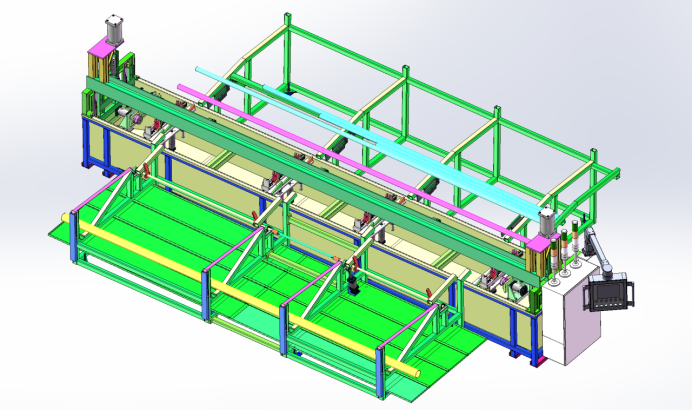

Boru basıncı test makinesi

Boru basıncı test makinesi ünitesi açıklaması:

Boru basıncı test makinesi bu makine öncelikle metal boruların sualtı hava geçirmezlik basınç testi için kullanılır.Basınç test cihazı yükleme ve boşaltma için bir enine konveyör mekanizması kullanır.Her döngü sırasında birden fazla boru test edilebilir.Basınç test işlemi endüstriyel bir bilgisayar + plc tarafından izlenir ve kontrol edilir.Bu rasyonel bir yapısal tasarım, gelişmiş ve olgun teknoloji, istikrarlı sistem çalışması, kolay kullanım ve bakım, güçlü sürekli çalışma kararlılığı ve yüksek denetim verimliliği özellikleri.

1.Boru basıncı test makinesi ünitesi operasyon genel bakış:

Bu ekipman çok istasyonlu bir tasarıma sahiptir ve test ortamı olarak basınçlı hava kullanır.Tüpler şişirilmiş ve daha sonra bir test su tankına indirilmiştir.Akıllı bir sistem tarafından kontrol edilen çoklu tüpler, eşzamanlı yükleme ve boşaltma ile aynı anda test edilebilir, zaman tasarrufu sağlar.Ekipman depolama, deşarj, yükleme, otomatik muayene, otomatik sıralama ve otomatik, tahribatsız boşaltma içerir.Otomatik sıralama fonksiyonu, bir kişinin birden fazla üniteyi çalıştırmasına, iş yoğunluğunu ve maliyetlerini azaltmasına izin vererek, bir kez tam olarak çalışmasına izin vermez.

2.Boru basıncı test makinesi ünitesi iş akışı:

Boşaltma → otomatik yükleme → boru kelepçesi → sızdırmazlık (montajın her iki ucunu sızdırmazlık) → daldırma (şişirme) → muayene → reddetme

↗Nitelikli tüpler → bitmiş ürün depolama rafı

→ Otomatik boşaltma → otomatik sıralama

↘Reddedilen parçalar → reddedilen depolama

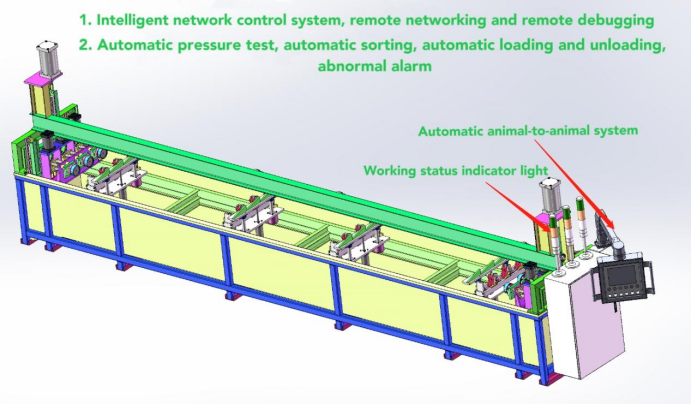

Boru basıncı test makinesi akıllı kontrol sistemi: sistem plc programlı akıllı kontrol, insan-makine arayüzü ve dokunmatik ekran girişi ve ayarını kullanır.Otomatik kontrol, otomatik basınç testi, otomatik bellek sıralama ve otomatik alarmlara sahiptir.Test sırasında, her istasyondaki tutma basıncına göre her istasyondaki ürünlerin uygunluğunu otomatik olarak belirler ve bilgileri saklar.Niteliksiz ürünler bir istasyonda boşaltıldığında, otomatik depolama rafı, bunları niteliksiz depolama kutusuna sıralamak için otomatik olarak bağlanır.Niteliksiz ürünler aynı kutuda üç kez ardışık görünüyorsa, sistem otomatik olarak kapanır ve alarmlar, operatörün sızdırmazlık kafasının sızıntılarını ve değiştirilmesini kontrol etmesini hatırlatır.Sistem ayrıca uzaktan bakım ve izleme yetenekleri sunar, otomatik olarak rapor üretir ve üretim yönetim sistemleri ile arayüzler.

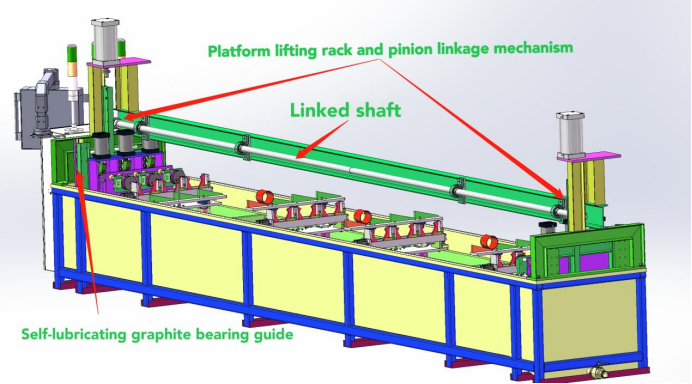

Boru basıncı test makinesi otomatik batan cihaz: çift pnömatik batan mekanizma tasarımı, iki grup silindir + hava kaynağı algılama sistemi, dönen şaft + dişli raf senkron tasarım oluşan her iki tarafta batan senkronizasyonu sağlamak için, silindir çift kılavuz çubuk krom çubuk + grafit bakır kol kılavuzu, Başın arkası basınçlandırılır ve aynı zamanda muayene ve batma için şişirilir, battıktan sonra basınç belirli bir süre korunur ve malzeme otomatik olarak açılır ve çekilir (basınç tutma süresi talebe göre ayarlanabilir), yüzer ve geri çekilir aynı anda, Muayene süreci döngü süresini kısaltmak.

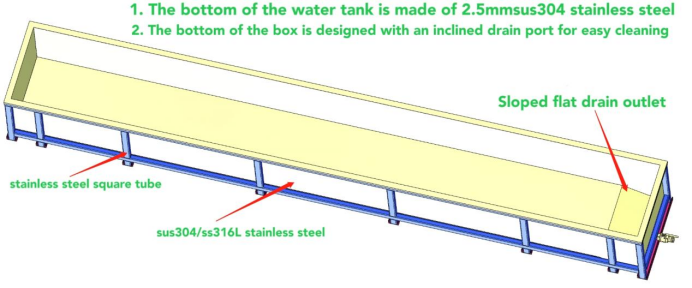

Boru basıncı test makinesi test tankı: tank, 2.4mm kalınlığında 304 paslanmaz çelik levha ve kesit çeliğinden kaynaklanmış 304 paslanmaz çelik test tankı çerçevesinden üretilmiştir.Uzun süreli su depolamasından pas ve delinmeyi önlemek için, tank giriş ve çıkış portları ile tasarlanmıştır ve test suyunun kolay temizlenmesi, değiştirilmesi ve boşaltılması için eğimli bir alt.

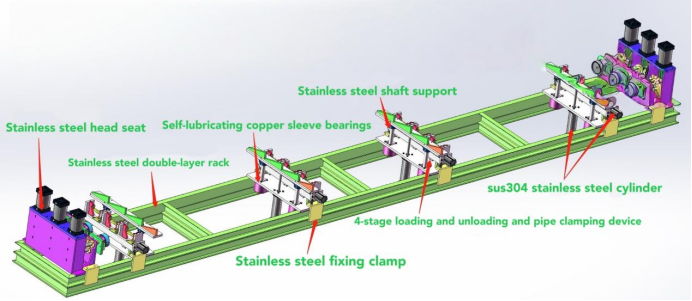

Boru basıncı test makinesi muayene platformu, pas, eğilme ve deformasyonu önlemek için ulusal standart sus304 paslanmaz çelik h-çelik ve paslanmaz çelik i-kirişlerin çift katmanlarından inşa edilmiş çift katmanlı yük taşıyan bir kiriş yapısına sahiptir.Platform dört bileşen içerir: otomatik yükleme ve boşaltma mekanizması, otomatik boru sıkıştırma cihazı, otomatik kapatma cihazı ve otomatik batan denetim cihazı.Bu cihazlar, test sırasında değişen uzunluklardaki boruları karşılamak için cihazların yüklenmesi, sıkıştırılması ve kapatılması için kesimli bir sıkıştırma tasarımı kullanır.

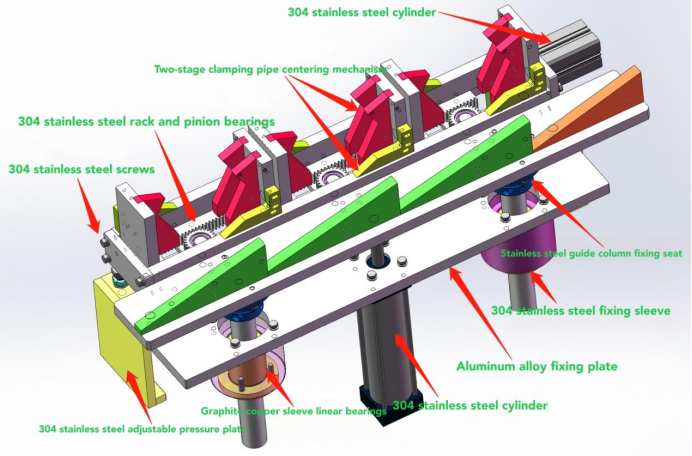

Boru basıncı test makinesi otomatik yükleme ve sıkma ünitesi genel bakış:

1.Otomatik yükleme ve boşaltma mekanizması, dört set 304 paslanmaz çelik silindir ve dört set boru itme üçgeninden oluşur.Kılavuz çubukların paslanma ve sıkışma riskini en aza indirmek için çift krom kaplı kılavuz çubuklar ve 304 paslanmaz çelik lineer rulmanlar kullanırlar.Boru itme üçgenleri, boru yüzeyinin çizilmesini önlemek için kauçuk levhadan yapılmıştır.

2.Boru itme mekanizması dört set silindir ve dört set paslanmaz çelik dişli dişli montaj tabanından oluşur.Sıkma plakası ve kelepçe tasarımı, değişen boru uzunluklarını karşılamak için esnek ayar sağlar.V-şekilli sıkma plakası, daha büyük ve daha küçük boru boyutları arasında geçiş yaparken ayarlama ihtiyacını ortadan kaldırarak, kelepçeledikten sonra boruyu otomatik olarak merkezler.Sıkma plakası, boru yüzeyinin çizilmesini önlemek için kauçuk levhadan yapılmıştır.

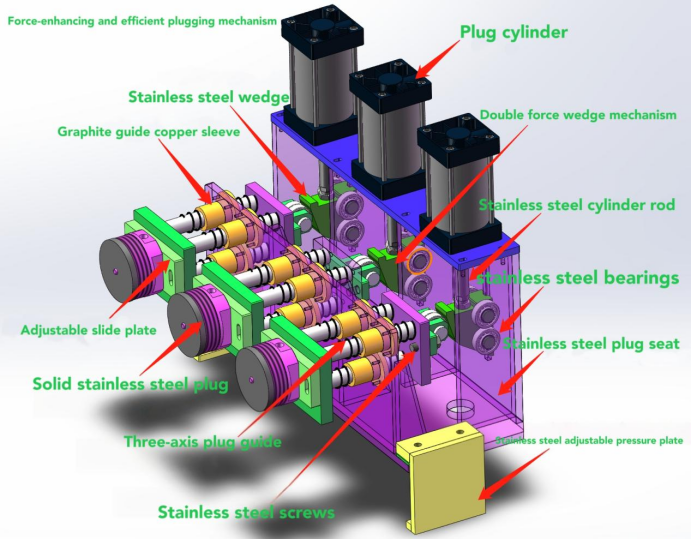

Boru basıncı test cihazı otomatik takma cihazı: montaj, bir takma mekanizması, tahrik mekanizması, kılavuz mekanizması ve sızdırmazlık mekanizmasından oluşur.Sol ve sağ taraftaki paslanmaz çelik montaj braketleri ve pnömatik takma cihazları, biri sabit ve diğeri değişen boru uzunluklarını karşılamak için ayarlanabilir.

1.Fiş, silindir çapını arttırmadan silindir fiş basıncını artırarak, çarpan kama şeklindeki bir kuvvet yükseltici tasarım kullanır.Bu, silindir şişirme süresini azaltırken, silindir ömrünü uzatırken ve basınç test verimliliğini artırırken bir sızdırmazlık etkisi sağlar.

2.Fiş geri çekilebilir mekanizması, stabilite, pas direnci ve dayanıklılık sunan üç kılavuz çubuk + grafit bakır kol tasarımı kullanır.

3.Fiş sızdırmazlık contası, geleneksel silikon contalara kıyasla üstün sızdırmazlık performansı ve daha uzun servis ömrü sunan bir konveyör bant tasarımı kullanır.

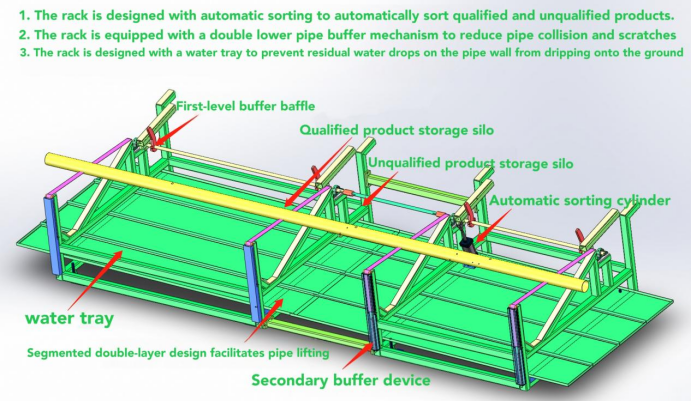

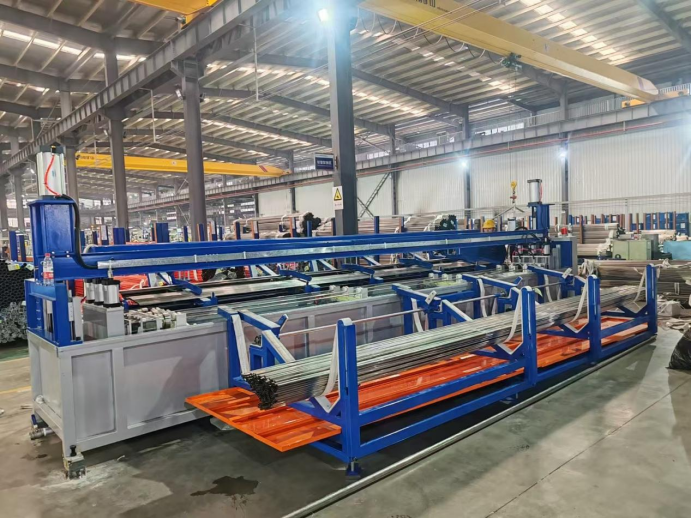

Boru basıncı test makinesi otomatik sıralama ve boşaltma rafı: bağımsız boşaltma cihazı, 4 bölümlü deşarj platformu, 2.4m-6m borular ile uyumlu, nitelikli ürünler ve niteliksiz ürünler için iki depolama pozisyonu ile ulusal standart çelik ile kaynaklı.Her pozisyonun depolama geçişi, sıralama ve anahtarlama için salıncak kolunu kontrol etmek için otomatik sıralama sistemi tarafından kontrol edilir.Depolama parçasının su toplama tepsisi ile çift katmanlı bir tasarımı vardır.Basınç testinden sonra, boru duvarında kalan su damlacıkları, birleştirilmiş koleksiyon için su toplama tepsisine damlar.Orta bölüm uygun boru asılı için boş bırakılır.
