Boru hava geçirmez basınç testi basın

Birim giriş:

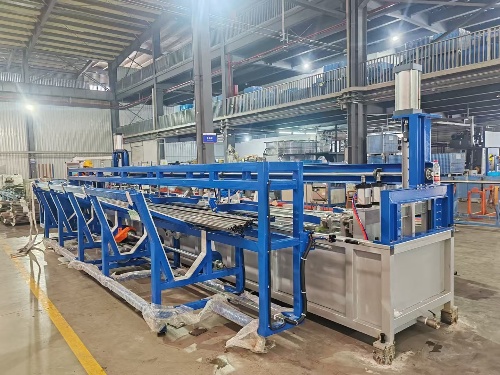

Bu makine ağırlıklı olarak metal boru hatlarının sualtı hava geçirmez basınç testi için kullanılır.Test presi, enine transmisyon mekanizması ile besleme ve boşaltma gerçekleştirir.Her işçi
Çoklu borular dolaşım için test edilebilir.Basınç test süreci makul yapısal tasarıma sahip "endüstriyel bilgisayar + plc" tarafından izlenir ve kontrol edilir.
Gelişmiş ve olgun teknoloji, istikrarlı sistem çalışması, rahat çalışma, kullanım ve bakım, güçlü sürekli iş istikrar, yüksek denetim verimliliği, vb.
1.Birim çalışma modunun kısa tanıtımı:
Bu ekipmanın çok istasyonlu tasarımı, algılama ortamı olarak sıkıştırılmış havayı ve akıllı sistem tarafından kontrol edilen enflasyondan sonra boru lavabolarını muayene havuzuna benimser.
Birden fazla tüp aynı anda bir seferde tespit edilebilir ve yükleme ve boşaltma modları yükleme ve boşaltma süresini kaydetmek için senkronize edilebilir.Malzemeleri depolamak, malzemeleri boşaltmak, malzemeleri beslemek,
Otomatik algılama, otomatik sıralama, otomatik tahribatsız karartma ve diğer kurumlar, çünkü otomatik sıralama fonksiyonuna sahipler, kimse normal çalışmaya ayarlanamaz
Görevde, bir kişi emek yoğunluğunu ve işçilik maliyetlerini azaltmak için birden fazla cihaz çalıştırır.2.Birim iş akışı:
Deşarj → otomatik besleme → boru kelepçesi → kafa (boru bağlantı parçalarının her iki ucunu sızdırmazlık) → batık (şişme) → algılama → malzeme geri dönüyor
↗Nitelikli boru → bitmiş depolama rafı
→ Otomatik boşluk → otomatik boşluk

↘Niteliksiz parçalar → niteliksiz depolama

3.Ekipman parametre tablosu:

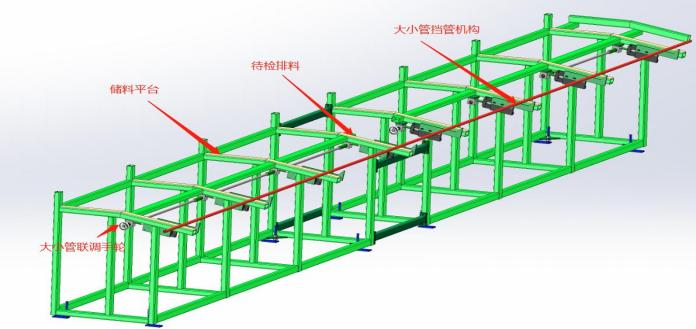

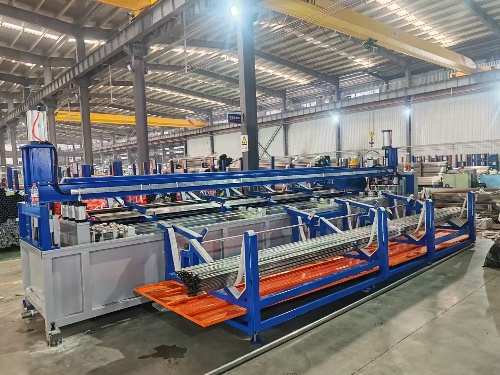

Besleme tezgahı: ulusal standart çelik ile kaynaklı, bağımsız boşaltma cihazı, çok bölümlü boşaltma platformu ile, boruların çeşitli uzunluk özellikleri ile uyumlu, boyut özellikleri ile tezgah bağlantı ayar mekanizması saptırma, boru kriko üçgen plaka ayrı olarak ayarlamak gerek yok muayene havuzu, otomatik besleme, azaltmak

İşçilerin emek yoğunluğu teknisyenlere olan bağımlılığı azaltır.

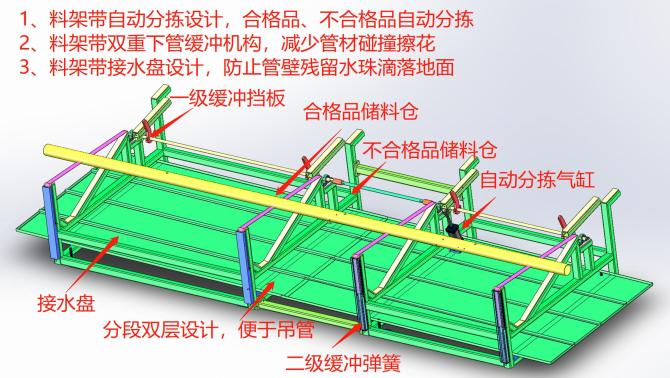

Otomatik sıralama besleme rafı: ulusal standart çelik, bağımsız boşaltma cihazı, 4 bölümlü boşaltma platformu, 2.4-6 m boru ile uyumlu,
Nitelikli ürünlerin ve niteliksiz ürünlerin iki konumu vardır.Her pozisyonun depolama geçişi, sıralama ve anahtarlama için otomatik sıralama sistemi salıncak kolu tarafından kontrol edilir.

Çift katmanlı tasarımın bir kısmı su toplama tepsisi ile ve basınç testi birleştirilmiş toplama için su tepsisine damgaldıktan sonra boru duvarına su damlaları ve orta bölüm boruyu kaldırmak için uygun olan boş bırakılmıştır.

Akıllı kontrol sistemi: sistem plc programlama, insan-makine çalışma arayüzü, dokunmatik ekran giriş ayarı, otomatik kontrol ile akıllıca kontrol edilir,
Otomatik basınç kontrolü, otomatik bellek sıralama ve otomatik alarm fonksiyonları.Algılama sırasında, farklı istasyonların ürünlerinin kalifiye olup olmadığını otomatik olarak yargılayabilir ve farklı istasyonların tutma basıncına göre hatırlayabilir, şu anda, niteliksiz istasyon beklendiğinde, otomatik bağlantı otomatik depolama rafı otomatik olarak niteliksiz depolama kutusuna sıralayacaktır.Niteliksiz ürünler ardışık 3 kez aynı depoda göründüğünde, otomatik kapanma alarmı tetiklenir, operatörün başın sızıp sızmadığını ve değiştirilmesi gerektiğini kontrol etmesini hatırlatır.Sistem uzaktan bakım ve uzaktan izleme fonksiyonlarına sahiptir, otomatik olarak rapor üretir ve üretim yönetimine bağlanır.Otomatik batık cihaz: İki servo elektrikli silindir batan mekanizma tasarımı, iki takım servo elektrikli silindir silindirleri + hava geçirmez algılama sistemi, iki ucu servo elektrikli silindir
Senkronize kaldırma tasarımı, batmanın her iki tarafının senkronizasyonunu sağlar.Çift kılavuz çubuk chromeplated kolu + grafit bakır kol kılavuzu kabul edilir ve basınç enflasyon muayene ve batan battıktan sonra, başın arkasında senkronize olarak gerçekleştirilir, Malzemeyi belirli bir süre kadar otomatik olarak yüzer ve iade eder (basınç tutma süresi talebe göre ayarlanabilir), yüzer ve malzemeyi iade eder

Algılama işleminin çevrim süresini kısaltmak için senkronize edin.

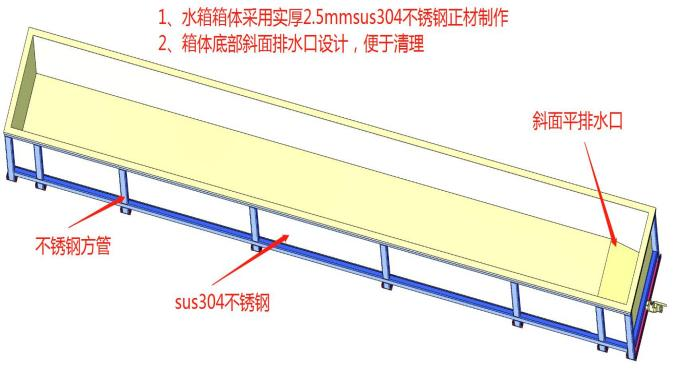

Muayene lavabo: gövde 304 paslanmaz çelik levha ve çelik tarafından kaynaklı ve oluşturulmuş 304 paslanmaz çelik test lavabo çerçeve yapısıdır.Havuzun uzun olmasını önle

Depolama suyu, giriş ve çıkışla tasarlanmış paslanmış ve delinmiştir ve alt eğim, su değiştirme ve deşarjının temizlenmesini ve denetlenmesini kolaylaştırmak için tasarlanmıştır.

Muayene

Muayene platformu kaldırma platformu rafları, otomatik kafa sızdırmazlık cihazı, otomatik besleme ve boşaltma cihazı ve otomatik kelepçe boru cihazından oluşur.

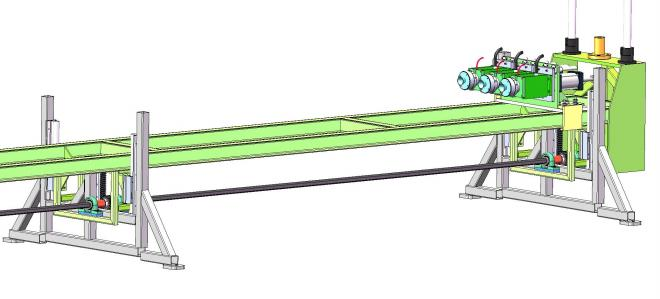

1.Kaldırma platformu standı
1.Tezgah, bankın sertliğini sağlayan ve bankın paslanmasını, bükülmesini önleyen ulusal standart sus304 paslanmaz çelikten 10 # i-kiriş çeliğinden yapılmıştır.
Deformasyon.2.Kaldırma platformu bankın kaldırılması servo elektrik silindiri ile senkronize olarak kaldırılır ve bankın tabanı senkronize olarak senkronize altıgen eksen + dişli rafı ile tasarlanmıştır.Dişliler döner şafta monte edilir ve platform kaldırıldığında ve indirildiğinde, kılavuz şaft ve dişli pasif olarak dönen hareketi takip ettiğinde raf, kutu alt braketinin alt kısmında sabitlenir. Ve dişli platformun kaldırma ve düşme genel senkronizasyonunu elde etmek için platformun orta kısmını senkronize olarak yükselmek ve düşmek için sabit raf boyunca yukarı ve aşağı hareket eder, platformun bükülmesini önler
Varyant
3.Platformun her iki tarafında, bankın kaldırma işlemi sırasında ön, arka, sol ve sağ sapmayı ve atlama bölümünü önlemek için sbr yarı açık paslanmaz çelik lineer rulman kılavuzları vardır.

Ii.Otomatik kafa sızdırmazlık cihazı

2. otomatik matic hea cihazı

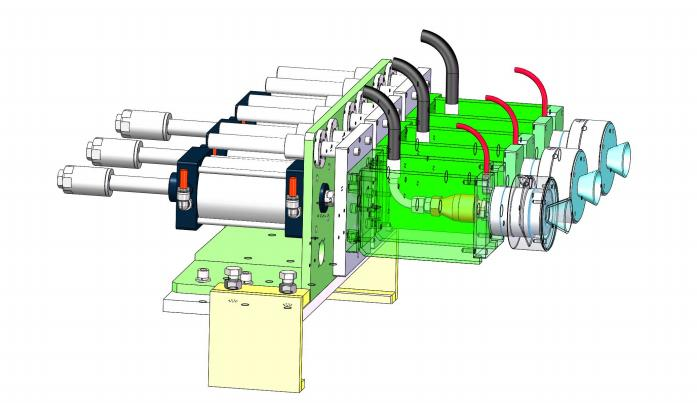

Otomatik kafa sızdırmazlık cihazı, paslanmaz çelik ayarlanabilir silindir ile tahrik edilen radyal conta tasarımını benimser, borunun ucunun her iki tarafı da conta kafası ön ve arka hareket boru kafasına ayarlanır, conta kafası sızdırmazlık halkası havalandırma radyal basınç kelepçesi basınç testi boru bağlantı parçaları, Kuyruk yüksek basınçlı trakea havalandırılmış ve ayarlanan basınç değerine basınçlandırıldıktan sonra basıncı koruyun,
Basınç testi, saç pimi borusu yüksek basınçlı montajının basınç tahliyesini tamamlar, conta kafası exhaust zu boru bağlantı parçalarını serbest bırakır ve paslanmaz çelik silindir basınç test işlemini tamamlamak için geri döner,
1.Fiş cihazı, kontrol kabininin yanındaki bir tarafın sabit uç olduğu ve diğer ucun mobil uç olduğu sol ve sağdaki iki gruptan oluşur.Boru uzunluğu özellikleri değiştiğinde, sadece farklı uzunluklardaki boru özelliklerine uyum sağlamak için mobil ucun konum tespitini ayarlamanız gerekir.Fiş cihazı kelepçe sabit tasarım, basit ayar
Bu hızlı.2.Conta kafası silindirinin üst ve alt paslanmaz çelik lineer yatakları, conta kafası koltuklarının düşmesini ve yer çekimi nedeniyle kaymasını önlemek için yönlendirilir ve geri çekilebilir.3.Silindir 304 paslanmaz çelik ayarlanabilir silindirdir.Kısa strok toleransı kısa olduğunda, fiş yuvası hareket ettirilemez ve sadece silindirin teleskopik stroku ayarlanmalıdır.4.Mühür kafası çevrimdışı genel hızlı değişim yapı tasarımı benimser, paslanmaz çelik 304 yapılmış, yüksek basınçlı hava borusu ve düşük basınçlı hava borusu hızla sokak değiştirme bağlı
Pirinç erişteleri basit ve hızlıdır.5.Sızdırmazlık kafasının paslanmaz çelik trompet kılavuz tasarımı.Boru kafası biraz eğildiğinde ve deforme olduğunda, boru kafasının pürüzsüz hale getirilmesi için trompet biraz düzeltilebilir ve yönlendirilebilir

Radyal sızdırmazlık halkasını çizmeden sızdırmazlık kafasının içine girin, böylece sızdırmazlık halkasının hassas maliyetini azaltır.

3.Otomatik besleme ve boşaltma cihazı
1.Otomatik besleme ve körleme cihazı 304 paslanmaz çelik silindir + boru kriko üçgen plaka birden setleri oluşur ve çift kılavuz çubuk krom kaplama çubuk + 304 paslanmaz çelik düz çizgi benimser
Rulman kılavuzu, kaldırma stabilitesini sağlar ve kılavuz çubuk ile paslanma ve sıkışma olasılığını azaltır.2.Kaldırma mekanizması, senkronize altıgen eksen + dişli rafı ile senkronize olarak tasarlanmıştır.Dişli döner şafta monte edilir ve raf kutunun silindirinin kafasına sabitlenir.Silindir geri çekilebilir, kılavuz şaft ve dişli döner hareketi pasif olarak takip ettiğinde, aynı yükleme ve boşaltma işlemlerini sağlamak için diğer kaldırma mekanizmalarını eşzamanlı olarak hareket ettirmek için sürün
Adım.3.Kaldırma sabit koltuk toka tasarımı benimser, alt bağlantı mili paslanmaz çelik altıgen çubuk, dişli rulman ve altıgen çubuk faaliyetler için yüklü ve boru uzunluğu uzundur.Derece değiştiğinde, sabit koltuk borunun uzunluğuna uyum sağlamak için yatay olarak belirli bir mesafe taşıyabilir.

4.Üst ve alt malzeme borusunun üçgen üst plakası, borunun yüzeyini çizmeyi önlemek için naylon kauçuk levhadan yapılmıştır.

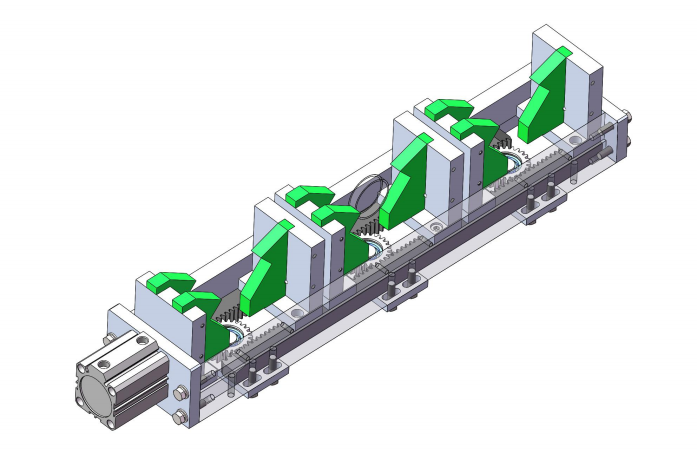

4 otomatik kelepçe boru cihazı silindir tahrik rafı dişli, silindir teleskopik zaman çift <şekilli kontrplak içe sıkma, conta kafa merkezi ile otomatik olarak merkezleme kenetlenmiş boru senkronize sıkma tasarımı benimser, boru özellikleri değiştiğinde boru konumunu ayarlamak için gerek yoktur.Fiş silindiri kapatıldığında önleyin

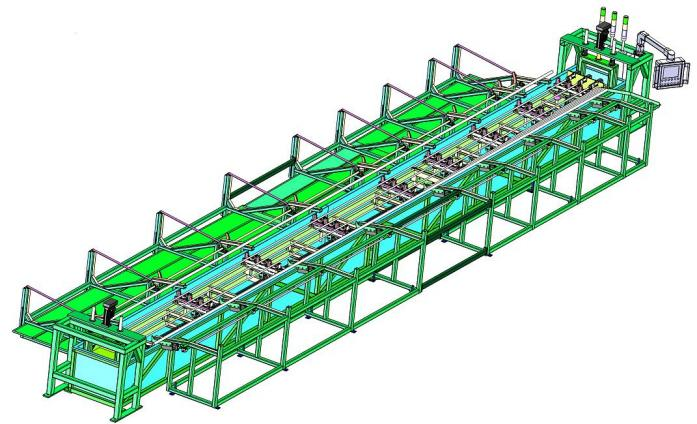

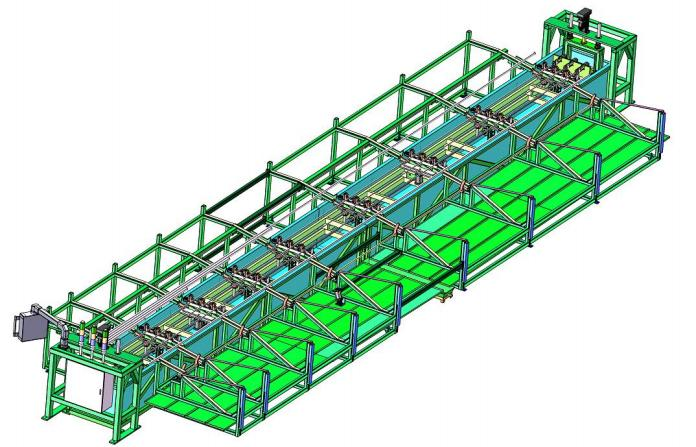

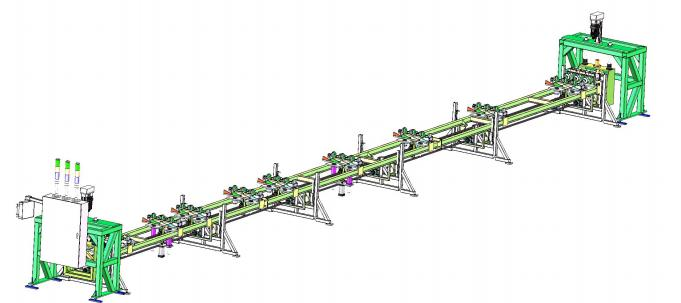

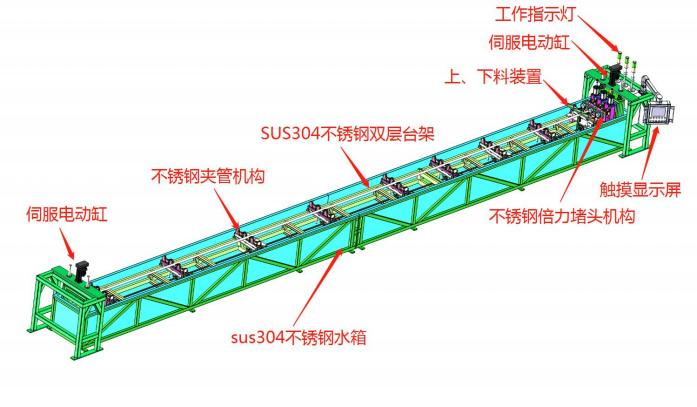

Borunun eksenel bükme displacement smanı.1.Sıkma silindiri, dişli raf, yatak ve vida hepsi sus304 paslanmaz çelikten, pas korumasından yapılmıştır.2.<Şekil tutam bıçakları borunun yüzeyini çizmemek için naylon kauçuk levhadan yapılmıştır.3.Kelepçe boru tabanı, otomatik yükleme ve boşaltma borusu kriko cihazının üst kısmına sabitlenir ve uzunluk değiştiğinde ayrı olarak ayarlanması gerekmez.Boru hava geçirmez basınç test presinin kısmi şematik diyagramı

Gaz geçirmez boru basıncı test makinesinin hassas parçalarının listesi
