Hidrostatik test makinesi

Hidrostatik test makinesi

Muayene platformu kaldırma platformu rafları, otomatik kafa sızdırmazlık cihazı, otomatik besleme ve boşaltma cihazı ve otomatik kelepçe boru cihazından oluşur.

I.Hidrostatik test makinesi kaldırma platformu standı

1.Tezgah, bankın sertliğini sağlayan ve bankın paslanmasını, bükülmesini önleyen ulusal standart sus304 paslanmaz çelikten 10 # i-kiriş çeliğinden yapılmıştır.

Deformasyon.

2.Hidrostatik test makinesi kaldırma platformu bankın kaldırılması servo elektrik silindiri ile senkronize olarak kaldırılır ve bankın tabanı senkronize olarak senkronize altıgen eksen + dişli rafı ile tasarlanmıştır.Dişliler döner şafta monte edilir ve platform kaldırıldığında ve indirildiğinde, kılavuz şaft ve dişli pasif olarak dönen hareketi takip ettiğinde raf, kutu alt braketinin alt kısmında sabitlenir. Ve dişli platformun kaldırma ve düşme genel senkronizasyonunu elde etmek için platformun orta kısmını senkronize olarak yükselmek ve düşmek için sabit raf boyunca yukarı ve aşağı hareket eder, platformun bükülmesini önler

Varyant

3. Platformun her iki tarafında, bankın kaldırma işlemi sırasında ön, arka, sol ve sağ sapmayı ve atlama bölümünü önlemek için sbr yarı açık paslanmaz çelik lineer rulman kılavuzları vardır

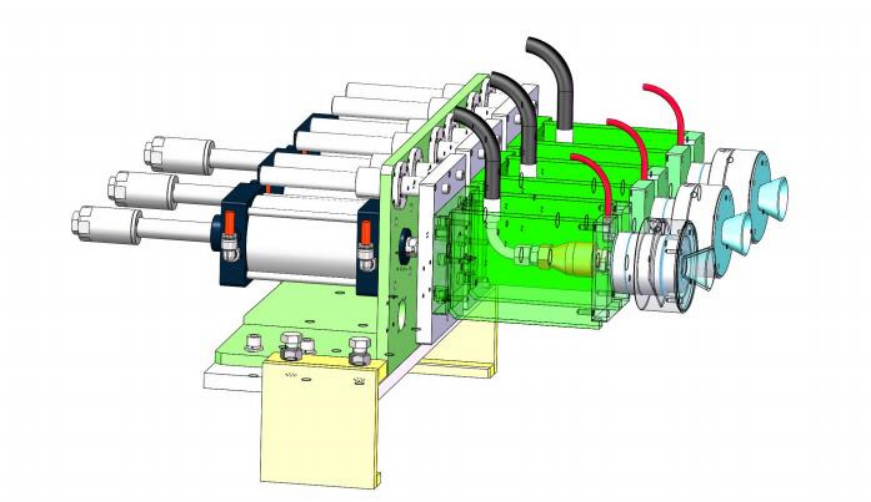

II.Hidrostatik test makinesi otomatik kafa sızdırmazlık cihazı

1. otomatik matic hea cihazı

Otomatik kafa sızdırmazlık cihazı, paslanmaz çelik ayarlanabilir silindir ile tahrik edilen radyal conta tasarımını benimser, borunun ucunun her iki tarafı da conta kafası ön ve arka hareket boru kafasına ayarlanır, conta kafası sızdırmazlık halkası havalandırma radyal basınç kelepçesi basınç testi boru bağlantı parçaları, Kuyruk yüksek basınçlı trakea havalandırılmış ve ayarlanan basınç değerine basınçlandırıldıktan sonra basıncı koruyun,

Basınç testi, saç pimi borusu yüksek basınçlı montajının basınç tahliyesini tamamlar, conta kafası exhaust zu boru bağlantı parçalarını serbest bırakır ve paslanmaz çelik silindir basınç test işlemini tamamlamak için geri döner,

2.Fiş cihazı, kontrol kabininin yanındaki bir tarafın sabit uç olduğu ve diğer ucun mobil uç olduğu sol ve sağdaki iki gruptan oluşur.Boru uzunluğu özellikleri değiştiğinde, sadece farklı uzunluklardaki boru özelliklerine uyum sağlamak için mobil ucun konum tespitini ayarlamanız gerekir.Fiş cihazı kelepçe sabit tasarım, basit ayar

Bu hızlı.

3.Conta kafası silindirinin üst ve alt paslanmaz çelik lineer yatakları, conta kafası koltuklarının düşmesini ve yer çekimi nedeniyle kaymasını önlemek için yönlendirilir ve geri çekilebilir.

4.Hidrostatik test makinesi silindir 304 paslanmaz çelik ayarlanabilir silindirdir.Kısa strok toleransı kısa olduğunda, fiş yuvası hareket ettirilemez ve sadece silindirin teleskopik stroku ayarlanmalıdır.

5.Mühür kafası çevrimdışı genel hızlı değişim yapı tasarımı benimser, paslanmaz çelik 304 yapılmış, yüksek basınçlı hava borusu ve düşük basınçlı hava borusu hızla sokak değiştirme bağlı Pirinç erişteleri basit ve hızlıdır.

6.Sızdırmazlık kafasının paslanmaz çelik trompet kılavuz tasarımı.Boru kafası biraz eğildiğinde ve deforme olduğunda, boru kafasının pürüzsüz hale getirilmesi için trompet biraz düzeltilebilir ve yönlendirilebilir

Radyal sızdırmazlık halkasını çizmeden sızdırmazlık kafasının içine girin, böylece sızdırmazlık halkasının hassas maliyetini azaltır.

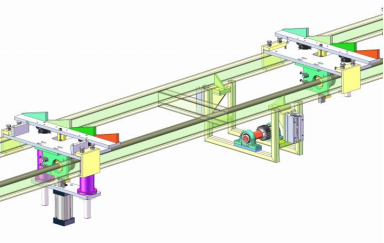

III.Hidrostatik basınç test cihazı otomatik besleme ve boşaltma cihazı

1.Hidrostatik basınç test cihazı otomatik besleme ve körleme cihazı 304 paslanmaz çelik silindir + boru kriko üçgen plaka birden setleri oluşur ve çift kılavuz çubuk krom kaplama çubuk + 304 paslanmaz çelik düz çizgi benimser

Rulman kılavuzu, kaldırma stabilitesini sağlar ve kılavuz çubuk ile paslanma ve sıkışma olasılığını azaltır.

2. hidrostatik basınç test cihazı kaldırma mekanizması senkronize altıgen eksen + dişli raf ile senkronize olarak tasarlanmıştır.Dişli döner şafta monte edilir ve raf kutunun silindirinin kafasına sabitlenir.Silindir geri çekilebilir, kılavuz şaft ve dişli döner hareketi pasif olarak takip ettiğinde, aynı yükleme ve boşaltma işlemlerini sağlamak için diğer kaldırma mekanizmalarını eşzamanlı olarak hareket ettirmek için sürün

Adım.

3.Hidrostatik basınç test cihazı kaldırma sabit koltuk toka tasarımı benimser, alt bağlantı mili paslanmaz çelik altıgen çubuk, dişli rulman ve altıgen çubuk faaliyetler için yüklü ve boru uzunluğu uzundur.

Derece değiştiğinde, sabit koltuk borunun uzunluğuna uyum sağlamak için yatay olarak belirli bir mesafe taşıyabilir.

4. Hidrostatik basınç test cihazı üst ve alt malzeme borusunun üçgen üst plakası, borunun yüzeyini çizilmesini önlemek için naylon kauçuk levhadan yapılmıştır.

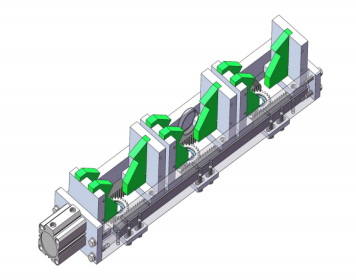

IV. hidrostatik basınç test cihazı otomatik kelepçe boru cihazı silindir sürücü raf dişli senkron sıkma tasarımı benimser, silindir teleskopik zaman çift <şekilli kontrplak içe sıkma, mühür kafa merkezi ile otomatik olarak merkezleme kenetlenmiş boru, boru pozisyon ayarlamak için gerek yoktur zaman boru şartname değiştirir.Fiş silindiri kapatıldığında önleyin Borunun eksenel bükme displacement smanı.

1. Sıkma silindiri, dişli raf, rulman ve vida hepsi sus304 paslanmaz ste'den yapılmıştır

2.Şekilli sıkma plakası, boru yüzeyindeki çizikleri önlemek için naylon kauçuktan yapılmıştır.

3.Boru kelepçesi, boru uzunluğu değiştiğinde ayrı ayar ihtiyacını ortadan kaldıran otomatik yükleme ve boşaltma borusu kriko cihazının üstüne sabitlenir.

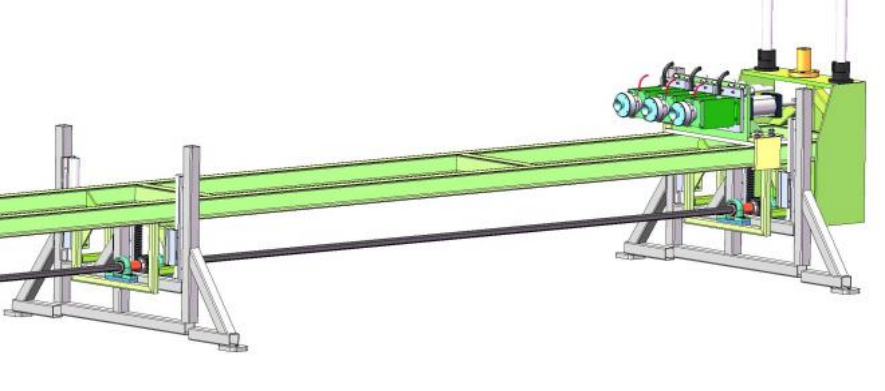

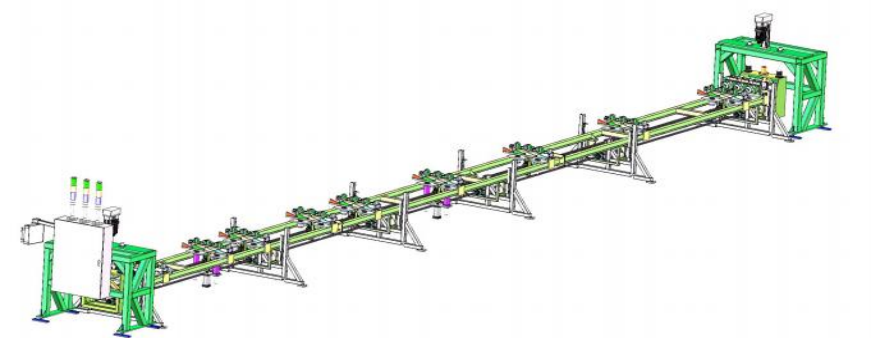

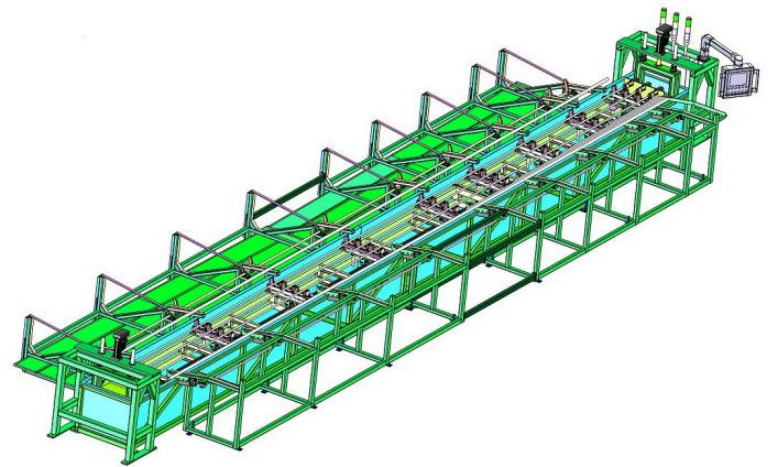

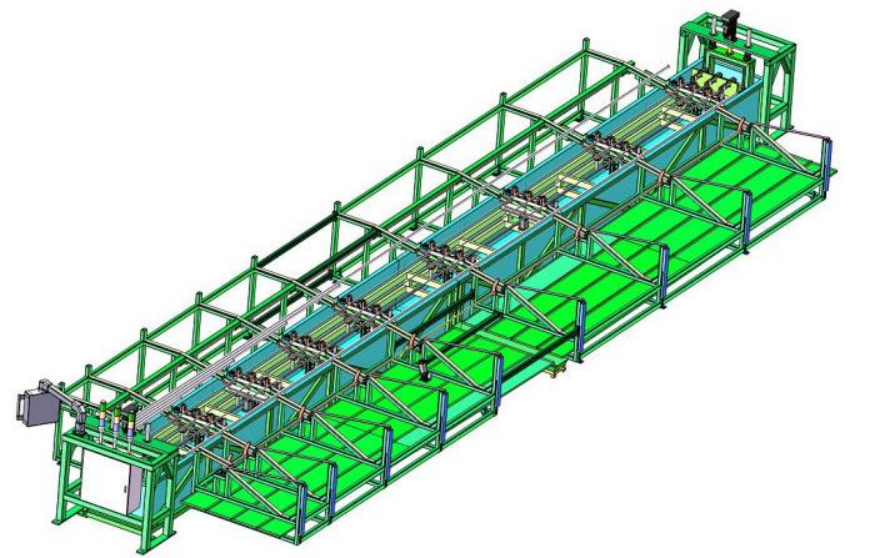

Hidrostatik basınç test cihazının kısmi diyagramı
