Boru parlatma makinesi-çelik boru iç duvar parlatma makinesi

1.Birim çalışma modunun kısa tanıtımı:
Bu makine çok istasyonlu tek taraflı tasarımı benimser ve ekipmanın ilk ucu otomatik olarak beslenebilen, cilalanmış ve körleştirilebilen (1
Şube boru atma 3 kez, bir döngü, veya üç şube boru atma 1 kez, üç üst ve üç alt mod), birim besleme çerçeve platformları, parlatma sürme tekerlek rotasyon oluşur
Dört bölümden oluşur: dönen platform, ev sahibi ve boş platform parlatma.Motor parlatma çubuğunu tahrik eder ve parlatma kafasını döndürür ve parlatma kafasının etrafında çalışır,

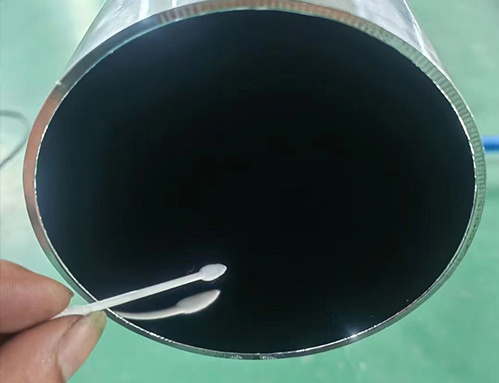

Metal borunun iç duvarı parlatılır ve parlatma sarf malzemeleri aşındırıcı kemer ve çok yapraklı tekerlek olabilir.Bu makinenin çalışması için sadece bir operoperator re ihtiyacı var.Veya profesyonel ustalar olmadan bir kişi tarafından 2 takım ekipman çalıştırın, basit eğitimden sonra gönderinizi alabilirsiniz.Farklı boru özelliklerine ve parlatma gereksinimlerine dayanabilen, farklı parlatma hızlarını ayarlayabilen bir seferde çoklu metal boruları parlatabilirsiniz.2.Birim iş akışı:
Otomatik besleme → basınç borusu → tüp dönüşü → parlatma çubuğu ileri parlatma → parlatma tamamlama → parlatma çubuğu çekme → malzeme çekilme → körleme → bitmiş ürün
3.Ekipman yapısına giriş:
Ekipman ağırlıklı olarak beş bölümden oluşmaktadır: besleme çerçevesi, parlatma ana bilgisayarı, parlatma römorku dönen platform, besleme rafı, akıllı kontrol sistemi, vb.

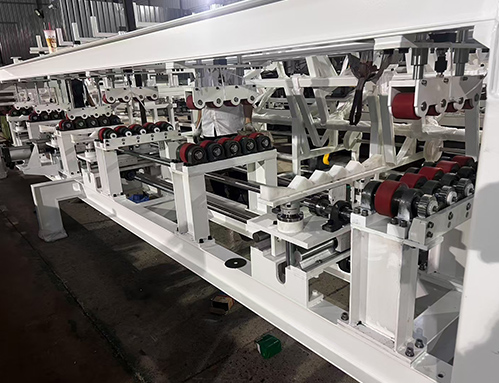

3.1 besleme çerçevesi: 1.Raf, ulusal standart f120x120x6 kare tüpler ile 7 ton taşıma kapasitesine sahiptir ve malzeme depolama, malzeme boşaltma ve malzeme engelleme işlevlerine sahiptir.2.Tezgah, boyut ve şartname bağlantı ayar mekanizmasının saptırmasına sahiptir.Çap ve şartname değiştiğinde, kakao bağlantı ayar bölmesinin ön ve arka kısmı, hayır
İşçilerin emek yoğunluğunu azaltmak ve teknisyenlere olan bağımlılığı azaltmak için tek bir ayar gereklidir.Üçüncü olarak, boşaltma rafının masa üstü eğim tasarımı.Malzeme alt borudan alındıktan sonra, boru otomatik olarak önlemek için yavaşça aşağıya yuvarlanabilir

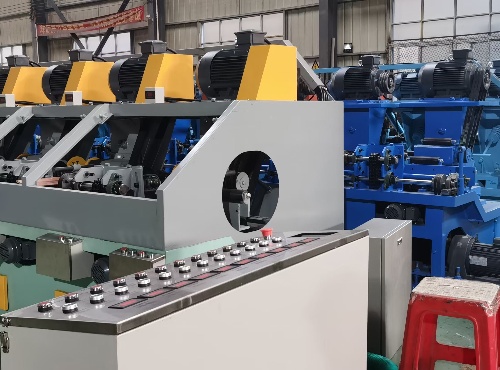

Yüksek hızlı damla haddeleme, manuel müdahale olmadan yüzeyi çarpıyor.Boru ve metal masa çerçevesi doğrudan temas önlemek için lastik levha koruyucu ped ile dört, depolama, deşarj ve boru temas parçası.5.Malzeme depolama kısmı, kafayı bir araya getirmek için uygun olan bir enine pasif silindir ile donatılmıştır.3.2 parlatma ana bilgisayarı: İlk olarak, raf ulusal standart çelik, çift katmanlı raf, cnc işleme, lineer kılavuz ray + grafit rafa monte edilir
Bakır kol sürgülü blok, yürüyüş koltuk sürgülü blok üzerine monte edilir, parlatma motoru ve parlatma çubuğu yürüme tabanına monte edilir, lehçe taşlama kafası genişletildi,
Taşlama alanını artırın, parlatma süresini azaltın ve çalışma verimliliğini artırın; yürüyüş tabanı parlatma sırasında servo motor tarafından tahrik edilir
Besleme parlatma.Motor tabanı ileri ve geri, parlatma çubuğunun ileri ve geri düz olmasını sağlamak için dişli raf dişlisini kullanır

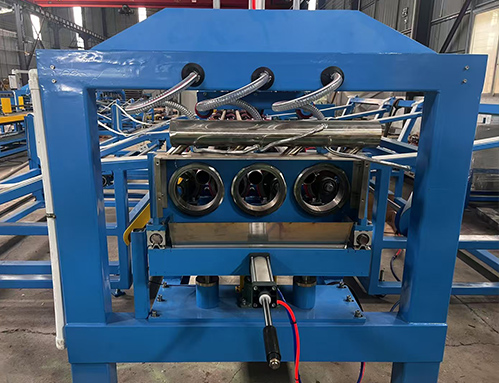

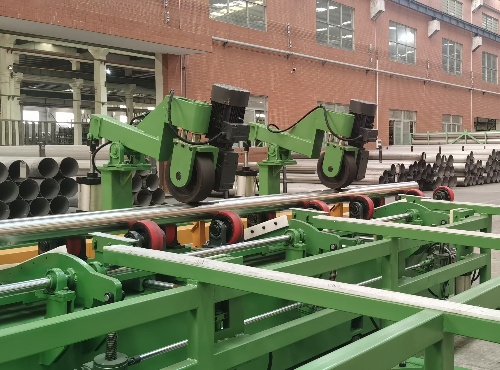

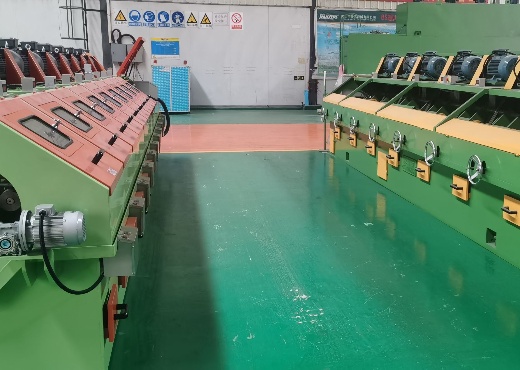

Kararlılık.İkincisi, taşlama kafası ayarlanabilir dönüş frekansı dönüşümü ve yüksek iletim verimliliği ile frekans dönüşüm motoru doğrudan bağlantı parlatma çubuğunun tasarımını benimser.3.Parlatma işleminden sonra boru ucunun trompet frekansını azaltmak için taşlama kafasının dönme hızının otomatik ekleme ve çıkarma işlevine sahiptir.4.Yarım atılabilir veya tam atış moduna geçebilen boru kafasının otomatik kaldırma gücüne sahiptir.V. Çift katmanlı tezgah, teknik özellikleri değiştirirken asansör ve kılavuz çubuk bağlantısını ve servo motor ayarını kullanır.3.3 parlatma römorku standı: 1.Ulusal standart çelik, sabit portal standı, kesit tasarımı ile kaynaklanmıştır.Boru çapı özellikleri değiştiğinde, gerekli değildir.Stabilitesini sağlamak için malzeme rafının yüksekliğini ayarlayın.Platform alt sürme tekerleği + üst tutam rulo tasarımı ve alt platformu benimser
Birden fazla tekerlek takımı takın, aynı anda birden fazla çelik boru parlatabilir, sürüş tekerleği rotasyonunu sürmek için değişken frekanslı dişli motoru kullanır.Boru istasyonu anahtarlama ve yükleme ve boşaltma senkronizasyonu sağlamak için elektrikli asansör kaldırma + dişli raf enine hareketli senkronizasyonu kabul
Seks ve istikrar.Üst yatay kiriş çift katmanlı i-kiriş yapısını benimser ve birden fazla pnömatik tutam makaralı koltuk ve pnömatik bileşen setini yükler.Sürücü, krom kaplama sap kılavuzu, otomatik baskı ve parlatma sırasında kaldırma
2.Parlatma modu: bir tüp birden fazla kez veya bir döngü atılabilir veya birden fazla şube tüpü bir kez atılabilir ve birden fazla üst ve alt mod kullanılabilir.3.Üst ve alt malzemeler kaldırma ve enine hareketli mekanizmayı benimser ve kaldırma ve enine hareket eden elektrikli dişli kaldırma + uçurtma dize silindiri aynı tasarımı benimser,
Çok grup mekanizmasının travers ve asansörünün kararlılığını ve senkronizasyonunu sağlayın.4.Boru dönen destek kayış kasnağı çok segmentli güç senkronizasyonu, frekans dönüşüm motor kayışı dönen şaft formu kullanarak, zamanlama ayarlayabilirsiniz
Ileri ve geri, boru bükme eliptik tek yönlü dönen çalışan tüpü azaltır.V. Tüp kafa geçiş döngü tasarımı, iç duvar ve tüp iç duvar eşit çapı, boru kafasını trompet içine atmak için parlatma tekerleği önlemek.3.4 alt malzeme rafı: 1.Raf, 7 tonluk bir rulman ağırlığı ile ulusal standart f120x120x6 kare boru çeliğiyle kaynaklanır.İkincisi, boşaltma rafının masa üstü eğim tasarımı, yüksek hızlı düşüşten kaçınmak için boru indirildiğinde otomatik olarak aşağıya yuvarlanabilir.Yüzey manuel müdahale olmadan hasar görür.3.Malzeme depolama parçasının çift katmanlı tasarımı, alt kısmı su toplama tepsisi ile ve su atıldıktan sonra boru duvarında kalır.Su, birleştirilmiş toplama için su tepsisine düşer.Borudaki kanalizasyonun yere akmasını önlemek için ayarlayın.Boru ve metal masa çerçevesi doğrudan temas önlemek için lastik levha koruyucu ped ile dört, depolama, deşarj ve boru temas parçası.
