Boru hidroelektrik test makinesi

Boru hidrostatik test makinesi, çelik borularda hidrostatik basınç testleri yapmak için yağ-su dengesi kontrolü kullanan bir makinedir.Esas olarak aşağıdaki parçalardan oluşur: bir çelik boru konveyörü, bir su sistemi, bir yağ sistemi ve bir kontrol sistemi.

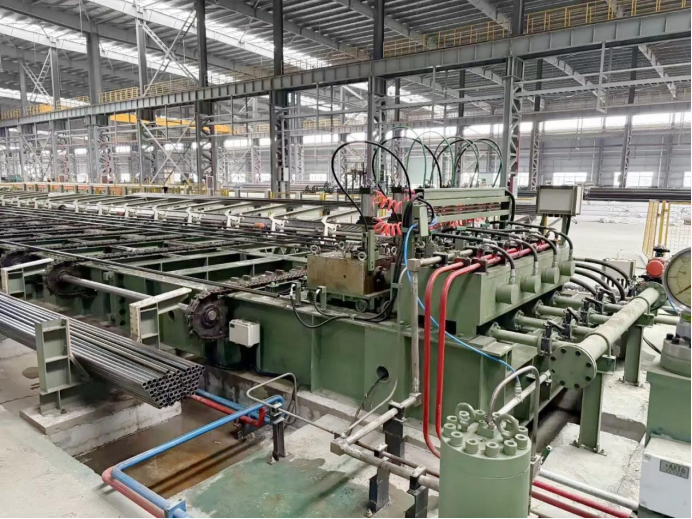

Marley boru hidroelektrik test makinesinin tanıtımı

Çelik boru taşıma cihazı, çelik boruların giriş ve çıkışından sorumludur.Su sistemi, çelik borunun hidrostatik basınç testi sırasında basınçlandırmak için suyu çelik boruya doldurmaktan sorumludur.Yağ sistemi, çelik borunun hidrostatik basınç testi sırasında boru ucundaki yağ-su basınç dengesini elde etmek için kafayı kontrol etmekten sorumludur.Kontrol sistemi, tüm ekipmanın otomatik çalışma kontrolünden, test verilerinin otomatik olarak depolanmasından ve tarihi verilerin yönetiminden sorumludur.

Boru hidrolik test makinesinin kontrol sistemi, üç parçadan oluşan basit bir dcs kontrol sistemidir: donanım sistemi, yazılım sistemi ve insan.

Boru hidrolik test makinesi sistemi bileşimi

Marley boru hidrostatik test makinesi öncelikle bir ana bilgisayar, bir köle bilgisayar, bir insan-makine arayüzü (hmi), alan sensörleri ve yürütülebilir bileşenlerden oluşur.

Ana bilgisayar, ortak bir bilgisayarı paylaşan bir mühendis istasyonu ve bir operatör istasyonu içerir.Ana bilgisayar ayrıca test verilerini depolayan bir veri sunucusu olarak hizmet vermektedir.

Siemens S7-200 plc olan köle bilgisayar, sinyal işleme için alan sensörleri tarafından algılanan sinyalleri ana bilgisayara iletir.Ayrıca, ana bilgisayarın kontrol komutlarını, yürütülebilir bileşenlerin hareketlerini kontrol etmek için yürütme talimatlarına çevirir ve böylece otomatik koordineli sistem işlemine ulaşır ve çelik boruların hidrostatik testini tamamlar.

Hmi'da bir klavye, fare ve kontrol paneli bulunur.Klavye ve fareyi kullanarak, bilgisayarın çalışma ekranı parametre aktarımı, gerçek zamanlı izleme ve veri raporu baskısı sağlar.Kontrol paneli, boru taşımacılığı, başlangıç ve durdurma yağı ve su pompaları ve hareketli boru uç kapakları dahil olmak üzere periferik yardımcı ekipmanların çalışmasını kontrol eder.

Alan sensörleri, su ve yağ sistemlerinin basınçlarını gerçek zamanlı olarak izleyen, elektrik sinyallerine dönüştüren ve daha fazla işlem için bunları plc'ye ileten su ve yağ basınç sensörlerini içerir.Yürütülebilir bileşenler, belirli makine eylemlerini ve ilgili sinyal endikasyonlarını uygulamaktan sorumlu elektro-hidrolik oransal vanalar, solenoid yönlü kontrol valfleri, motorlar ve sinyal göstergelerini içerir.

Yazılım sistemi

Marley boru hidrostatik test makinesi yazılım sistemi, konfigürasyon yazılımı, tarihi veri yönetim yazılımı ve plc operasyon geliştirme yazılımı izleme içerir.

İzleme konfigürasyon yazılımı bir geliştirme ortamı sistemi ve bir işletim ortamı sisteminden oluşur.Bu yazılım mühendis ve operatör istasyonlarına yüklenir.Mühendisler hem geliştirme hem de çalışma ortamlarını çalıştırmak için izin alırken, operatörler sadece çalışma ortamı sistemini çalıştırabilir.Operasyon ortamı sistemi, hiyerarşik şifrelerle korunur, çeşitli izinlerin operatörleri izinlerine karşılık gelen işlemlerle sınırlıdır.Mühendisler en yüksek izinlere sahiptir ve tüm işlemleri yapabilir.Mühendisler, izleme programları geliştirmek için geliştirme ortamı sistemini kullanırken, operasyon ortamı sistemi gerçek zamanlı verileri yerinde toplama ve depolamadan sorumludur.

Tarihi veri yönetim yazılımı bir veritabanı sistemi (erişim veritabanı), veri raporu sorgu yazılımı (görsel temel kullanılarak geliştirilmiş yürütülebilir bir dosya) ve tarihi veri raporlarını sorgulamaktan sorumlu olan görsel bir temel geliştirme sistemi içerir.

Mühendisler plc sistemi aracılığıyla gerekli işlemleri gerçekleştiren kontrol yazılımı geliştirmek için plc geliştirme yazılımını kullanırlar.Plc işletim yazılımı plc belleğine indirilir ve yürütülebilir bileşenlerin eylemlerini otomatik olarak kontrol eder.Personel kompozisyonu

Personel mühendis ve operatörlerden oluşmaktadır.Mühendisler, kontrol sistemi için yazılım bakım ve donanım teknik desteğinden sorumludur.

Operatörler detaylı işlemlerden sorumludur ve hidrolik preslerin tüm işlevlerini tamamlarlar.
