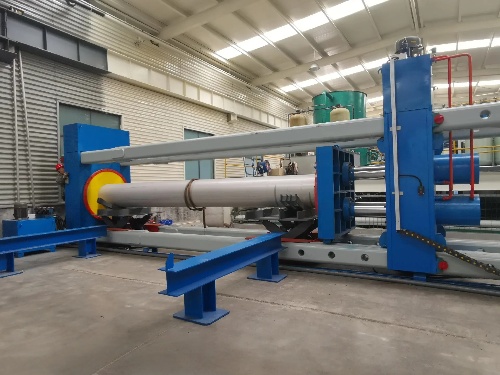

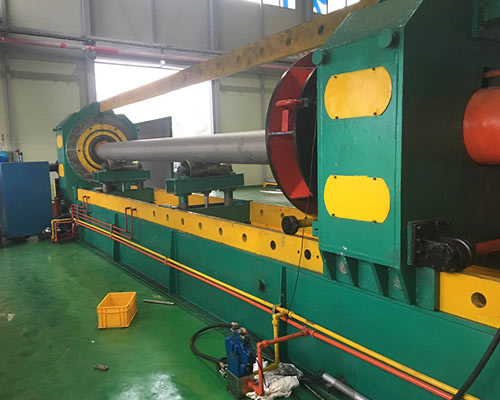

Hidro test cihazları

Hidroelektrik test cihazları uygulaması ve yapısı

2.1 hidrostatik test cihazı uygulaması: çelik boruların kombine hidrostatik testi için kullanılır.

2.2 hidroelektrik test cihazı tipi: son yüz contalı tek istasyonlu dört ışınlı tip.

2.3 hidroelektrik test cihazları ana bileşenler: çekme ışını, hareketli test kafası montajı, kaldırma silindiri, test kafası, sabit test kafası montajı, hidrolik itici montajı, düşük basınçlı su sistemi, güçlendirici sistemi, büyük ve küçük hidrolik istasyonlar ve plc elektronik kontrol sistemi.

Ana performans parametreleri: aşağıdakiler örnek bir çelik boru hidrostatik test makinesinin parametreleridir.

3500 ton/% 1460 tipi

Çelik boru çapı (iç çap) aralığı: 159 ila 1422mm (ilgili duvar kalınlığı aralığı: 5 ila 20mm (ilgili çap aralığı: yukarıdaki gibi aynı)

Çelik boru uzunluğu aralığı: 6 ila 12 metre

Çelik boru malzemeleri: karbon çelik ve paslanmaz çelik; s235/s355/20 #/q345r/q345b/304/316l, vb.

(Özel siparişler: spiral kaynaklı boru/dikişsiz boru/dikişsiz boru/paslanmaz çelik dikişsiz boru/paslanmaz çelik kaynaklı boru)

Ana silindir itme: 3500 ton (üçlü silindir tipi)

Sızdırmazlık yöntemi: uç mühür

Sızdırmazlık plakası malzemesi: kauçuk

Bekleme süresi: 4 ila 6 saniye

Çelik boru malzemeleri: 20 #/q345r/q345b/304/316l, vb.Kompozit ve test basınçları standart formül kullanılarak hesaplanır: p = 2sr/d.Hesaplama örneği: örneğin, 400 çelik borunun kompozit üretiminde, basınç p olarak hesaplanır: p = 2sr/d. Çelik boru duvar kalınlığı s = 10mm, izin verilen stres r no. 20 çelik boru 137 mpa (oda sıcaklığında) ve çelik borunun dış çapı 400 mm'dir.Bu nedenle, p = 2sr/d = 2 × 10 × 137. 400 = 6.85 mpa.

Spiral kaynaklı boru/oluklu çelik boru özel siparişler için, kompozit basınç ve test basıncı hesaplama formülleri sipariş sırasında ayrı olarak belirtilmelidir.

Basınç artırma yöntemi: yüksek basınçlı pompa

Test ortamı: korozyon inhibitörü ile emülsiyon veya musluk suyu

Güç kaynağı özelleştirilmiş

Kontrol güç kaynağı özelleştirilmiş

Iv.Hidrostatik basınç test cihazının ana bileşenlerine giriş:

4.1Hidrostatik basınç test cihazı çekme kirişleri:

500 × 300 × 20 × 15000mm ölçülerinde dört dikdörtgen kiriş, 6000 ila 12500mm arasında değişen boru uzunlukları için hareketli bir test kafasına bağlanabilir.4.2 hidrostatik test makinesi mobil test kafası montajı:

Mobil uç, seyahat sürücüsü ve diğer bileşenleri içerir.

Seyahat kısmı çift hidrolik silindirler ile tahrik edilir.

Sabit uç, hidrolik silindir tarafından açılan ve kapatılan bir hava tahliye valfi ile donatılmıştır.

4.3 hidro test kaldırma silindiri

Kaldırma silindiri hidrolik bir silindir tarafından tahrik edilir ve çift kılavuz çubuklarla yönlendirilir.

4.4 hydro test cihazı sabit test kafası komplesi

Yüksek ve düşük basınçlı hava girişi ve egzoz tahliye valfleri, hidrolik silindir tahrikli dn100 kontrol edilebilir valf ve bir basınç vericisi içerir.

4.5 hidroelektrik test cihazları düşük basınçlı su sistemi

Bir dalgıç pompa, düşük basınçlı su vanası ve bir boru sistemi içerir.Çelik boru su ile doldurulduğunda, düşük basınçlı su conta valfi kapanır.

Düşük basınçlı tahliye vanası hidrolik silindir tarafından açılır ve kapatılır.

4.6Hidrostatik test makinesi yüksek basınçlı su sistemi

Yüksek basınçlı piston pompası, çek valf montajı, basınç vericisi ve yüksek basınçlı boru içerir.

Borudaki hava egzoz valfi üzerinden tükendikten sonra, yüksek basınçlı bir piston pompası su basıncını arttırmak için sürekli olarak boruya su pompalamaktadır.

Boru basıncı gerekli seviyeye ulaştığında, basınç durdurulur ve boru basıncı bir basınç vericisi, akıllı saat ve bilgisayar tarafından kontrol edilen bir süre boyunca rahatlanır.

4.7 hidroelektrik test hidrolik sistem açıklaması:

4.7.1 hydro test sistemi genel bakış:

Hidroelektrik test cihazlarının ana silindir hidrolik sistemi ayrı bir hidrolik istasyon ile donatılmıştır.

Bir set yardımcı silindir hidrolik pompa istasyonları ve dokuz hidrolik valf (silindir itme, silindir itme, mobil terminal hızlı hareket, sol kaldırma silindiri, sağ kaldırma silindiri, boru yanal hareketi, boru engelleme kaldırma, yüksek akışlı düşük basınçlı hidrolik kontrol vanası ve tek elektrikli basınç tahliye ve egzoz).

Tüm hidrolik bileşenler marka adıdır ve anahtar çek valfinin iç valf çekirdeği paslanmaz çelikten yapılmıştır.Bu teknoloji, çek valf ortam olarak su ile kullanıldığında paslanma problemini çözer.İlk önce yurtiçi ve yurtdışı ve patent başvurusu yapıldı.

4.7.2 hydro test çalışması:

İlk kombine basınç testi için, yağ pompası motorunu çalıştırın ve basıncı her bir bileşen tarafından gerekli olan basınca göre düşükten yükseğe ayarlayın.Daha sonra, her silindiri yük olmadan tek tek çalıştırın.Sadece operasyon doğru olduktan sonra malzeme besleme işlemi yapılabilir.Çalışma sırasında basınç yetersiz ise, yavaş yavaş artırılabilir, ancak sistemin maksimum basıncını aşmamalıdır.Daha sonra, yağ pompası motoru çalıştırılmalıdır.Her kombine basınç testi ve basınç testi sadece hidrolik sistem normal olduktan sonra yapılabilir.
