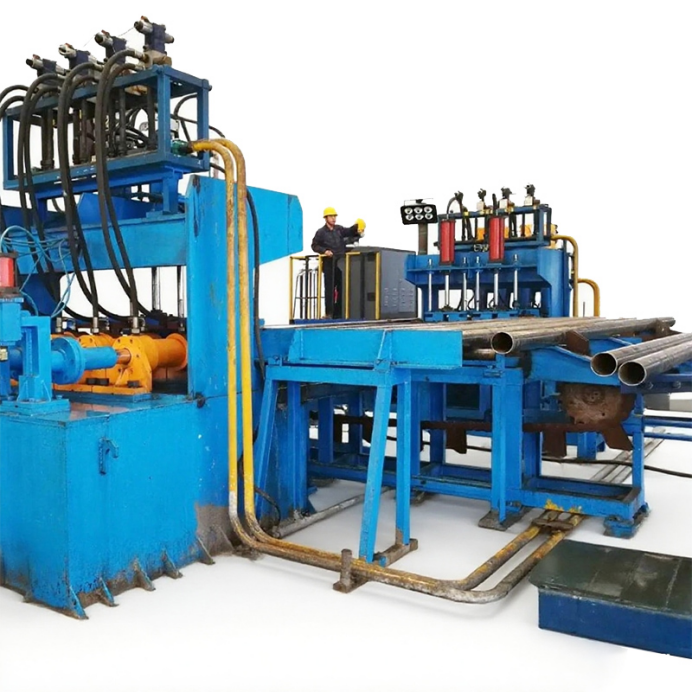

Boru için hidroelektrik test makinesi

Boru için hidroelektrik test makinesinin temel çalışma prensibi pascal'ın yasasıdır.Çalışma ortamı olarak su kullanır ve statik basınç iletimi ile çalışır.

Boru için hydro hydro test makinesinin tanıtımı

Boru için hidrotest makinesi kontrol sisteminin çalışma prensipleri öncelikle aşağıdaki bölümlere ayrılmıştır:

1.Mühendis kontrol parametrelerini ayarlar;

2.Operatör, işlem gereksinimlerine göre taşıma işlem parametrelerini değiştirir;

3.Operatör, boru taşıma işlemini tamamlamak için çelik boru konveyörünü plc üzerinden kontrol etmek için kontrol konsolunu kullanır;

4.Çelik boru test pozisyonuna ulaştığında, operatör boru ucu sızdırmazlığını tamamlar ve borunun insan-makine arayüzünden su ile ön doldurulmasını tamamlar, boru hidrostatik testini başlatır;

5.Su basınç sensörü, borudaki su basıncını gerçek zamanlı olarak algılar ve sinyal analizi ve işleme için plc'ye iletir.Yağ-su dengesi prensibine dayanarak, plc yağ basınç kontrol sinyalini hesaplar ve elektro-hidrolik oransal valfin güç tahrik ünitesine çıkarır, valfin çalışmasını kontrol eder ve sırayla boru uç kapağındaki yağ basıncını kontrol eder, yağ-su dengesinin sağlanması ve boru hidrostatik testinin tamamlanması.Yağ ve su basıncı sensörleri tarafından algılanan sinyaller, aynı anda endüstriyel bilgisayara gerçek zamanlı olarak iletilir ve operatörün monitör ekranındaki test ilerlemesini izlemesine izin verir.
