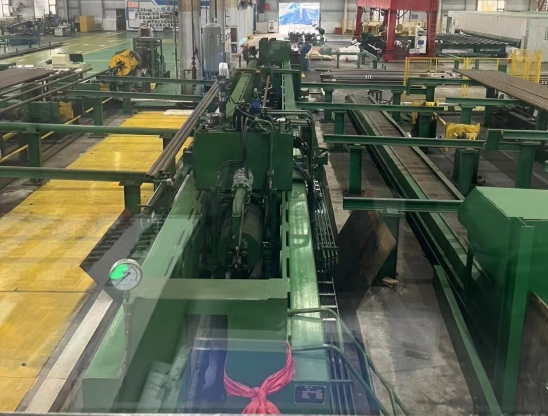

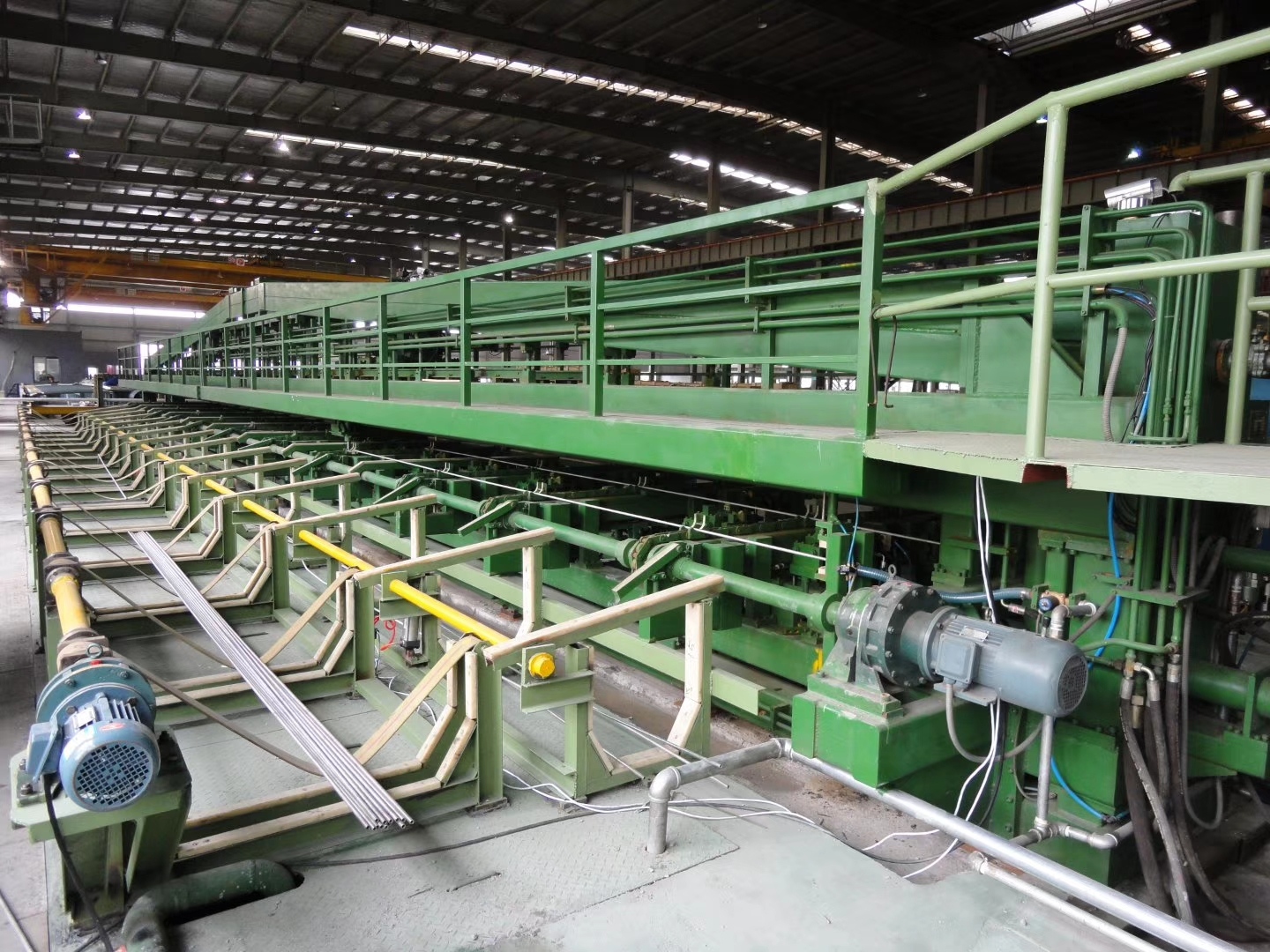

Kaynaklı ve Spiral Kaynaklı Borular İçin Yüksek Basınçlı Çelik Boru Hidrostatik Test Cihazı

Çelik boru üretimi, dağıtımı ve kullanımı alanında — su temini, petrol ve gaz, kimyasal madde taşımacılığı veya yapısal uygulamalar dahil olmak üzere — kaynaklı ve spiral kaynaklı (SSAW / LSAW) çelik borular önemli bir rol oynamaktadır. Bununla birlikte, bu boruların performansı ve güvenliği, sevkiyattan önce gerçekleştirilen kapsamlı kalite kontrol ve testlere büyük ölçüde bağlıdır.

Yüksek basınçlı çelik boru hidrostatik test cihazı, kaynaklı veya spiral kaynaklı çelik boruların yapısal bütünlük, sızdırmazlık ve basınca dayanım gerekliliklerini karşılamasını doğrulamak için en etkili ve yaygın olarak kabul gören test ekipmanlarından biridir.

Kaynaklı ve Spiral Kaynaklı Borular İçin Hidrostatik Basınç Testi Nedir?

Hidrostatik test, çelik borunun su veya başka bir sıkıştırılamaz sıvı ile tamamen doldurulması, boru uçlarının sızdırmaz şekilde kapatılması ve ardından borunun iç basınca tabi tutulması esasına dayanır. Test basıncı çoğu durumda borunun normal çalışma basıncından daha yüksek olacak şekilde uygulanır.

Suyun neredeyse sıkıştırılamaz olması sayesinde; zayıf noktalar, kaynak kusurları, çatlaklar veya diğer yapısal problemler sızıntı ya da deformasyon şeklinde ortaya çıkabilir. Bu nedenle hidrostatik test, çelik boruların kalite kontrolünde güvenilir ve ekonomik bir yöntemdir.

Kaynaklı veya spiral kaynaklı borular söz konusu olduğunda hidrostatik test, hem boru gövdesinin hem de kaynak dikişlerinin — boyuna veya spiral kaynakların — iç basınca dayanabilmesini doğrular. Bu, basınç altında çalışan boru hatlarının güvenli işletimi açısından kritik bir gerekliliktir.

Kaynaklı ve Spiral Kaynaklı Borular İçin Yüksek Basınçlı Hidrostatik Test Neden Gereklidir?

• Kaynak dikişi kusurlarını ve iç hataları tespit eder: Kaynaklı veya spiral kaynaklı borularda yetersiz nüfuziyet, cüruf kalıntıları, gözeneklilik ve mikro çatlaklar gibi kusurlar bulunabilir. Bu kusurlar görsel kontrolde fark edilmeyebilir, ancak boru basınç altında çalışırken borunun bütünlüğünü ciddi şekilde etkileyebilir. Hidrostatik test, borular sevk edilmeden veya sahada kurulmadan önce bu zayıflıkların tespit edilmesini sağlar.
• İlgili standartlara uygunluğu doğrular: Birçok standart, kaynaklı ve spiral kaynaklı çelik boruların teslimattan önce hidrostatik teste tabi tutulmasını gerektirir.
• Müşteriler için belgelenebilir kalite güvencesi sağlar: Hidrostatik testi başarıyla geçen borular için test sonuçları izlenebilir şekilde kayıt altına alınabilir. Bu kayıtlar, borunun gerekli basınç değerlerini karşıladığını ve sızdırmaz olduğunu göstererek alıcılar, yükleniciler ve son kullanıcılar için güvence sağlar.
• Kazaları, sızıntıları ve maliyetli arızaları önlemeye yardımcı olur: Kaynak dikişlerinin ve boru gövdesinin bütünlüğünün doğrulanması; işletme sırasında meydana gelebilecek arıza, sızıntı veya boru patlaması riskini azaltır ve güvenliği, çevreyi ve üreticinin itibarını korur.
• Üretim ve kalite kontrol süreçlerini destekler: Hidrostatik testin üretim sürecinin standart bir parçası haline getirilmesi, farklı üretim partileri arasında kalite kontrolünün standartlaştırılmasına yardımcı olur. Böylece uygunsuz ürün oranı ve satış sonrası kalite sorunları azaltılabilir.

Kaynaklı ve Spiral Kaynaklı Borular İçin Tipik Hidrostatik Test Prosedürü ve Standartlar

Aşağıda, kaynaklı ve spiral kaynaklı çelik boruların hidrostatik testinde yaygın olarak kullanılan tipik test prosedürü ve temel parametreler özetlenmiştir.

Yaygın Hidrostatik Test Prosedürü

1. Ön kontrol ve temizlik

• Boru uçları ve iç yüzeyler temizlenir.
• Kaynak dikişleri görsel olarak kontrol edilir.
• Gerekli olması halinde ultrasonik test veya X-ray gibi tahribatsız muayene yöntemleri uygulanır.

2. Sızdırmazlık ve su ile doldurma

• Borunun her iki ucu uygun hidrolik kafalar veya uç kapama düzenekleri ile sızdırmaz şekilde kapatılır.
• Boru tamamen su ile doldurulur ve sistem içerisindeki hava mümkün olduğunca uzaklaştırılır.

3. Basınçlandırma

• Borunun iç basıncı, belirlenen hidrostatik test basıncına kadar yükseltilir.
• Test basıncı, ilgili standart ve boru spesifikasyonuna göre belirlenir.

4. Basınç altında bekletme

• Belirlenen test basıncına ulaşıldıktan sonra basınç belirli bir süre korunur.
• Bu süre boyunca sızıntı, basınç kaybı veya kaynak dikişlerinde meydana gelebilecek zayıflıklar gözlemlenir.

5. Kontrol ve değerlendirme

• Sızıntı, görünür su kaçakları, deformasyon ve basınç düşüşü kontrol edilir.
• Boru test kriterlerini karşılıyorsa uygun kabul edilir.
• Gereklilikleri karşılamıyorsa reddedilir veya ilgili standardın izin vermesi halinde onarılarak yeniden test edilir.

6. Kayıt ve işaretleme

• Test sonuçlarının izlenebilirliğini sağlamak amacıyla test edilen borular genellikle parti numarası, teknik özellik, malzeme kalitesi ve benzeri bilgilerle işaretlenir.

Tipik Hidrostatik Test Basıncı ve Basınçta Bekletme Süresi

Parametre / Koşul	Hesaplama veya Gereklilik
Hidrostatik test basıncı formülü	P = 2 · S · T / D
S	İzin verilen gerilme veya hidrostatik test gerilmesi
T	Nominal et kalınlığı
D	Dış çap
Tipik test gerilmesi (S)	Birçok spiral boru standardında minimum akma dayanımının yaklaşık %60'ı
Test basıncında bekletme süresi	Nominal dış çapı (D) < 508 mm olan borular için ≥ 5 saniye; D ≥ 508 mm olan borular için ≥ 10 saniye
Kaynak dikişi muayenesi	Kritik uygulamalarda veya onarılmış kaynaklarda X-ray veya ultrasonik tahribatsız muayene uygulanabilir

Bazı kaynaklı veya spiral kaynaklı boru standartları, özellikle yüksek basınçlı uygulamalarda veya petrol, doğal gaz, kimyasal maddeler ve diğer kritik akışkanların taşınmasında daha sıkı hidrostatik test gereklilikleri öngörebilir.

Yüksek Basınçlı Hidrostatik Test Cihazı Ne Zaman ve Nerede Özellikle Önemlidir?

Yüksek basınçlı çelik boru hidrostatik test cihazı özellikle aşağıdaki uygulamalarda önem taşır:

• Petrol ve gaz, su boru hatları ve kimyasal madde taşımacılığında kullanılan SSAW / LSAW spiral kaynaklı çelik borular: Kaynak dikişlerinin ve boru gövdesinin basınç altında güvenilirliği doğrulanmalıdır.
• Boyuna kaynaklı ve diğer kaynaklı çelik borular: Basınç altında veya kritik çalışma koşullarında kullanılacak borularda kaynak dikişlerinin bütünlüğü mutlaka kontrol edilmelidir.
• Belirli standartlara veya müşteri kalite gerekliliklerine tabi projeler: Hidrostatik test sonuçlarının ve ilgili test kayıtlarının sunulması çoğu projede önemli bir kalite güvence unsurudur.
• Yüksek basınçlı servis ve endüstriyel akışkan taşımacılığı: Boru arızasının ciddi güvenlik, çevre veya operasyonel sonuçlara yol açabileceği uygulamalarda hidrostatik test kritik önem taşır.
• Seri üretim ve ihracat: Her üretim partisinde tutarlı kalite sağlanmasına ve uluslararası müşterilere izlenebilir test sonuçları sunulmasına yardımcı olur.

Yüksek Basınçlı Hidrostatik Test Cihazına Yatırım Yapmak Üreticilere ve Tedarikçilere Nasıl Değer Sağlar?

• Standartlaştırılmış kalite kontrol: Her borunun hidrostatik test cihazı ile test edilmesi, tüm ürünlerin aynı kalite kriterlerine göre kontrol edilmesini sağlar.
• Risk ve sorumluluğun azaltılması: Gizli kusurların erken aşamada tespit edilmesi, sahadaki arıza ve sızıntı riskini azaltır ve maliyetli geri çağırma veya ürün değişimi ihtiyacını önlemeye yardımcı olur.
• Standartlara ve müşteri gerekliliklerine uygunluk: Özellikle petrol, gaz ve belediye su temini projelerinde hidrostatik olarak test edilmiş boruların ve ilgili test belgelerinin sunulması çoğu zaman önemli bir gerekliliktir.
• Müşteri güveni ve rekabet avantajı: Test sonuçları belgelenmiş, hidrostatik olarak test edilmiş kaynaklı veya spiral kaynaklı çelik borular sunmak, üreticinin profesyonel, güvenilir ve kalite odaklı bir tedarikçi olarak konumlanmasına katkı sağlar.
• Daha yüksek üretim verimliliği: Otomatik veya yarı otomatik hidrostatik test sistemleri, test işlemlerini üretim hattına entegre ederek kalite kontrol sürecinin üretimde önemli bir darboğaz oluşturmasını önlemeye yardımcı olabilir.

Kaynaklı ve spiral kaynaklı çelik borular için yüksek basınçlı çelik boru hidrostatik test cihazı, bir lüks değil; kalite güvencesi, işletme güvenliği ve standartlara uygunluk açısından üretim sürecinin temel ekipmanlarından biridir.

Hidrostatik test sayesinde üreticiler ve tedarikçiler, boruların sızdırmaz, yapısal olarak sağlam ve tasarım basıncına dayanabilecek durumda olduğunu doğrulayabilir. Son kullanıcılar açısından ise bu süreç; güvenilirlik, güvenlik ve uzun vadeli çalışma performansı anlamına gelir.

İster küçük çaplı su boruları, ister büyük çaplı petrol ve gaz boru hatları, ister endüstriyel basınç boruları üretiyor olun, hidrostatik testi uygun bir muayene prosedürünün parçası haline getirmek ve test sonuçlarını doğru şekilde kayıt altına almak; ürün kalitesini artırabilir, operasyonel riskleri azaltabilir ve küresel pazarlardaki rekabet gücünüzü yükseltebilir.
