Çelik Boru Hidrostatik Test Cihazı: 2400 mmye Kadar Büyük Çaplı Borular İçin

Büyük ölçekli boru hattı üretimi ve altyapı projelerinde — ister içme ve kullanma suyu şebekeleri, ister endüstriyel akışkan taşımacılığı, ister petrol ve doğal gaz boru hatları olsun — büyük çaplı çelik borular kritik bir rol oynar. Çapı 2400 mm'ye ve daha büyük değerlere ulaşabilen borular, yüksek seviyede muayene ve kalite güvencesi gerektirir.

Büyük çaplı borular için özel olarak tasarlanmış bir çelik boru hidrostatik test cihazı, boruların yapısal bütünlüğünü, sızdırmazlığını ve uzun süreli güvenilirliğini doğrulamak açısından vazgeçilmez bir ekipmandır.

Büyük Çaplı Borular Neden Özel Hidrostatik Test Gerektirir?

1. Boyut ve yapısal gerilmeler nedeniyle daha yüksek risk

Büyük çaplı borular, işletme koşullarında çok daha yüksek miktarda akışkan taşır ve daha yüksek iç basınç yüklerine ve cidar gerilmelerine maruz kalır.

Kaynak dikişlerindeki, cidar kalınlığı dağılımındaki veya malzemenin bütünlüğündeki küçük kusurlar bile boru işletme yükü altındayken ciddi sızıntılara veya arızalara neden olabilir.

Hidrostatik test, borunun tüm uzunluğunu ve kaynak dikişlerini iç basınca tabi tutarak montajdan önce gizli kusurların ortaya çıkarılmasını sağlar. Böylece işletme riskleri azaltılır ve güvenlik artırılır.

2. Parti bazında tutarlı kalite için standartlaştırılmış ve tekrarlanabilir test

Büyük çaplı boruları test edebilecek kapasiteye sahip bir hidrostatik test cihazı kullanılması, boru çapından bağımsız olarak her borunun kontrollü ve tekrarlanabilir koşullar altında test edilmesini sağlar.

Büyük çaplı borular için otomatik veya yarı otomatik hidrostatik test cihazları; kararlı basınç kontrolü, test basıncının ve basınçta bekletme süresinin hassas şekilde izlenmesi ve her boru partisinin test verilerinin kaydedilmesi gibi özellikler sunabilir.

Bu seviyedeki test standardizasyonu, özellikle yüksek güvenilirlik gerektiren projelere boru tedarik edilirken büyük önem taşır.

3. Müşteri ve proje gerekliliklerine uygunluk

Birçok endüstriyel, belediye veya altyapı projesinde, büyük çaplı boru hatlarının kabulünden önce belgelenmiş basınç test sonuçları talep edilir.

2400 mm'ye kadar boru çaplarını test edebilen bir hidrostatik test cihazı, üretici ve tedarikçilerin bu gereklilikleri karşılamasına, izlenebilir test kayıtları sunmasına ve müşteriler ile ilgili denetim kuruluşlarının güvenini kazanmasına yardımcı olur.

Büyük Çaplı Çelik Boru Hidrostatik Test Cihazlarının Tipik Teknik Özellikleri ve Kapasitesi

Aşağıdaki tablo, 2400 mm'ye kadar büyük çaplı çelik borular için tasarlanan hidrostatik test cihazlarına yönelik tipik endüstriyel ekipman verilerine dayanan referans bir teknik çerçeve sunmaktadır. Bu bilgiler, potansiyel alıcılar ve üreticiler için ekipman seçiminde dikkate alınabilecek temel parametreleri göstermektedir.

Parametre / Kapasite	Tipik Özellik / Aralık
Test edilebilen boru dış çapı (OD)	2400 mm'ye kadar; tasarıma bağlı olarak daha büyük çaplar da mümkün olabilir
Test başına boru uzunluğu	Genellikle 6000–20000 mm (6–20 m); özel tasarım seçenekleri mevcuttur
Test ortamı	Genellikle su (hidrostatik test); basınçlandırmadan önce boru tamamen doldurulmalı ve hava tahliye edilmelidir
Maksimum test basıncı	Makine tasarımına bağlıdır; bazı modellerde yaklaşık 200 MPa'ya kadar yüksek basınç testi mümkündür. Gerçek test basıncı borunun tasarım kriterlerine uygun olmalıdır
Basınçta bekletme (stabilizasyon) süresi	Ayarlanabilir; çoğu uygulamada 5–300 saniye veya proje/standart gerekliliklerine göre

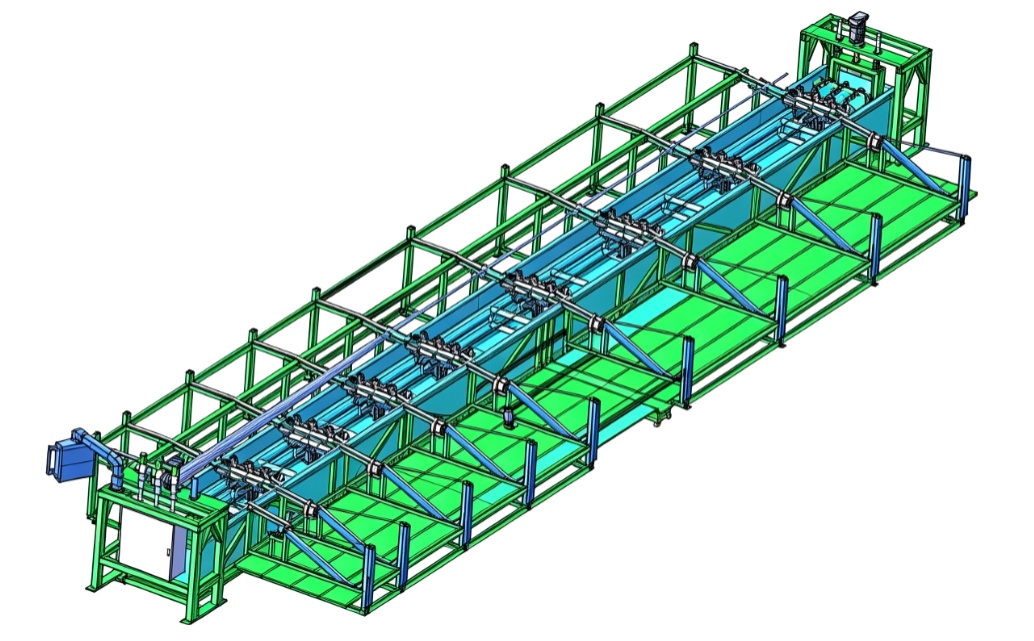

Sızdırmazlık yöntemi ve yapı	Boru uç yüzeyinden sızdırmazlık veya radyal / sızdırmazlık kafası sistemi; büyük çap ve yüksek yükleri taşıyabilecek sağlam dört kirişli çerçeve gibi yapılar
Kontrol ve izleme	Dijital veya PLC tabanlı kontrol, gerçek zamanlı basınç izleme, basınç eğrisi ve test süresinin veri kaydı; kalite dokümantasyonu ve izlenebilirlik için önemlidir

Not: Her boru için gerçek test basıncı ve basınçta bekletme süresi; borunun cidar kalınlığı, malzeme sınıfı, tasarım basıncı ve güvenlik payı dikkate alınarak, ilgili standartlara veya proje spesifikasyonlarına göre belirlenmelidir. Hidrostatik test koşulları her boru için aynı değildir.

Büyük Çaplı Borular İçin Tipik Hidrostatik Test Süreci

Gerçek işletme koşullarını mümkün olduğunca doğru şekilde temsil eden güvenilir test sonuçları elde etmek için büyük çaplı boruların hidrostatik testi kontrollü ve aşamalı bir prosedürle gerçekleştirilir.

1. Ön muayene ve hazırlık

• Borunun iç ve dış yüzeyleri temizlenir; kaynak dikişlerinin ve bağlantı bölgelerinin kir, kalıntı veya kaynak cürufundan arındırılmış olması sağlanır.
• Kaynak dikişleri görsel olarak kontrol edilir veya gerekli durumlarda tahribatsız muayene (NDT) yöntemleri uygulanır. Bu özellikle kaynaklı veya spiral kaynaklı büyük çaplı borular için önemlidir.

2. Sızdırmazlık ve su ile doldurma

• Boru çapına ve test basıncına uygun uç kapama düzenekleri veya sızdırmazlık kafaları kullanılır.
• Boru tamamen su ile doldurulur. Basınçlandırma sırasında anormal basınç davranışlarını önlemek için sistem içerisinde hapsolmuş havanın mümkün olduğunca tamamen tahliye edilmesi gerekir.

3. Test basıncına kadar basınçlandırma

• İç basınç; tasarım gereklilikleri, malzeme sınıfı ve güvenlik payı dikkate alınarak belirlenen test basıncına kademeli şekilde yükseltilir.
• Boru yapısına veya test ekipmanına ani yük binmesini önlemek için ani basınç yükselmelerinden kaçınılmalıdır.

4. Basınçta bekletme ve stabilizasyon

• Basınç, ilgili standart veya teknik spesifikasyonda belirtilen süre boyunca korunur.
• Bu süre içerisinde olası sızıntılar, deformasyonlar, kaynak dikişi problemleri veya diğer anormallikler gözlemlenir.
• Test süresi, uygulamaya bağlı olarak 5–300 saniye veya daha uzun olabilir.

5. İzleme ve veri kaydı

• Basınç, kalibrasyonu yapılmış basınç göstergeleri ve ölçüm sistemleri kullanılarak izlenir.
• Basınç eğrisi ve test süresi, kalite kontrol ve izlenebilirlik amacıyla kaydedilir.
• Borunun dış yüzeyi ve mümkün olması halinde iç yüzeyi; sızıntı, terleme, şişme, deformasyon veya diğer anormallikler açısından kontrol edilir.

6. Basıncın düşürülmesi, suyun boşaltılması ve kurutma

• Boruya ani dekompresyon yükü uygulanmasını önlemek amacıyla test basıncı kontrollü ve kademeli şekilde düşürülür.
• Test suyu boşaltılır.
• Boru kurutularak depolama veya sevkiyata hazırlanır.

7. Dokümantasyon ve sertifikasyon

• Boru çapı, cidar kalınlığı, test basıncı, basınçta bekletme süresi, test sonucu ve diğer ilgili teknik bilgileri içeren test raporları veya sertifikalar hazırlanır.
• Bu dokümantasyon; müşteriler, denetim kuruluşları, proje sahipleri veya proje teknik şartnameleri tarafından talep edilebilir.

Uygun kapasiteye sahip bir hidrostatik test cihazı ile doğru şekilde gerçekleştirilen bu süreç, büyük çaplı çelik boruların gerçekçi iç basınç koşulları altında doğrulanmasını ve montaj ile uzun süreli işletme için güvenilirliğinin değerlendirilmesini sağlar.

Uygulamalar ve Önemi: Büyük Çaplı Hidrostatik Test En Çok Nerelerde Gereklidir?

Büyük çaplı çelik borular için hidrostatik test cihazları özellikle aşağıdaki uygulamalarda kritik öneme sahiptir:

• Belediye su temini ve atık su boru hatları: Büyük çaplı boruların yüksek miktarda akışkanı basınç altında taşıdığı sistemler.
• Endüstriyel akışkan taşımacılığı: Fabrika ve tesislerde kullanılan kimyasallar, proses suyu ve atık hatları gibi sızdırmazlık ve dayanıklılık gerektiren uygulamalar.
• Petrol ve doğal gaz boru hatları: Özellikle ana iletim hatları, trunk hatlar ve kara veya deniz üzerindeki uzun mesafeli taşıma sistemleri. Büyük çaplı borulardaki küçük kusurlar dahi ciddi çevresel ve güvenlik risklerine yol açabilir.
• Altyapı projeleri: Tüneller, ısı ve enerji santralleri ve çeşitli akışkan taşıma sistemlerinde uzun süreli güvenilirlik ve yapısal bütünlük temel gerekliliklerdir.
• Seri üretim ve ihracat operasyonları: Büyük çaplı boruları yüksek miktarlarda üreten tedarikçilerin, sevkiyatlar arasında tutarlı kaliteyi sağlamak ve müşterilere test kanıtı ile sertifikasyon belgeleri sunmak için güvenilir bir test sistemine ihtiyacı vardır.

Tüm bu uygulamalarda — özellikle güvenlik, uzun hizmet ömrü ve standartlara uygunluğun önemli olduğu durumlarda — 2400 mm'ye kadar büyük çaplı boruları test edebilen bir hidrostatik test cihazıyla gerçekleştirilen hidrostatik test, yalnızca bir kalite kontrol adımı değil, aynı zamanda temel bir üretim gerekliliğidir.

Yüksek Kaliteli Büyük Çaplı Hidrostatik Test Cihazına Yatırım Yapmak Neden Avantajlıdır?

• Kalite güvencesi ve risklerin azaltılması: Kaynak kusurları, cidar zayıflıkları ve kaynak dikişi problemleri gibi gizli kusurlar montajdan önce tespit edilerek işletme sırasında meydana gelebilecek sızıntı, boru patlaması veya diğer arızaların önlenmesine yardımcı olur.
• Standartlara uygunluk ve izlenebilirlik: Müşteriler, denetim kuruluşları veya proje sahipleri tarafından kabul edilebilecek belgelenmiş test raporlarının oluşturulmasını sağlar.
• Partiler arasında tutarlı kalite ve güvenilirlik: Standardize edilmiş hidrostatik test prosedürleri, yüksek hacimli üretimde ürün kalitesinin daha tutarlı olmasına yardımcı olur.
• Esneklik ve ölçeklenebilirlik: Tek bir hidrostatik test cihazının küçük çaplardan 2400 mm'ye kadar çok geniş bir boru çapı aralığını test edebilmesi, birden fazla test makinesine duyulan ihtiyacı azaltabilir.
• Rekabet gücünün artırılması: Sertifikalı, basınç testinden geçirilmiş ve izlenebilir test kayıtlarına sahip büyük çaplı çelik borular sunan tedarikçilerin, özellikle yüksek teknik gerekliliklere sahip altyapı ve endüstriyel projelerde sözleşme kazanma şansı daha yüksek olabilir.

Büyük çaplı çelik borularla çalışan üreticiler, tedarikçiler ve proje sahipleri için 2400 mm'ye kadar boru çaplarını test edebilen bir çelik boru hidrostatik test cihazı, kalite güvencesi ve risk yönetimi sürecinin önemli bir parçasıdır.

Her borunun kontrollü iç basınç altında kapsamlı bir hidrostatik testten geçirilmesi ve test sonuçlarının belgelenmesi; boru hatlarının güvenli, güvenilir ve proje gerekliliklerine uygun şekilde teslim edilmesine yardımcı olur.

Özellikle büyük çaplı su boru hatları, petrol ve doğal gaz iletim hatları, endüstriyel akışkan taşıma sistemleri ve diğer kritik altyapı projelerinde doğru kapasiteye sahip bir hidrostatik test sistemi, yalnızca üretim kalitesini değil, aynı zamanda boru hattının uzun vadeli işletme güvenilirliğini de doğrudan etkiler.
