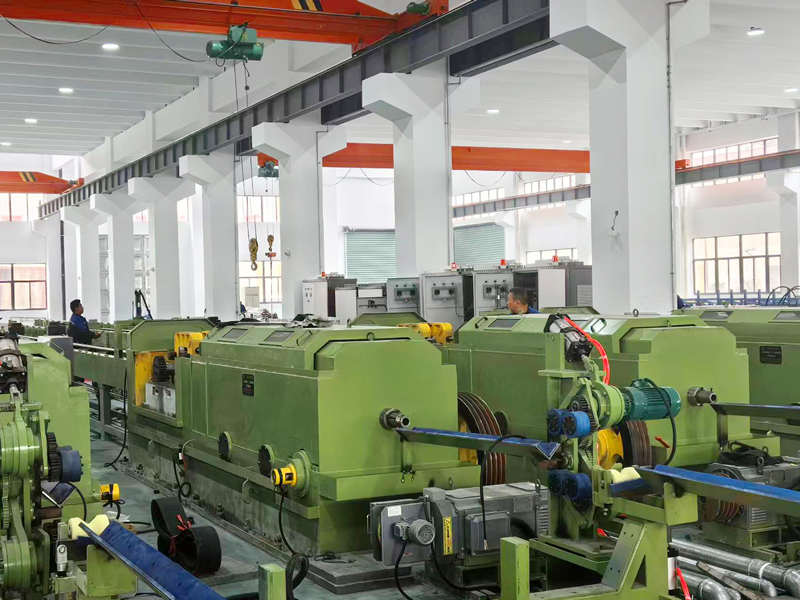

Autotriple üçlü çekme boru makinesi

Siyah ve demir dışı dikişsiz boru makine ve ekipman imalatı, ana ürünler: soğuk haddeleme boru makinesi, zımba, düzleştirici ve boru üretim yardımcı ürünler.Ld15x2, LG-30-H, LG-30-HL (l sürekli haddeleme temsil eder), ld30, ld45, LG-50-H, LG-50-HL, ld60, LGK60-H, LG-60-H (i), LG-60-H (ii), LG-60-H (iii), LG60Y-H, ld80, LG-90-H, LG-90-HL, LG-120-H, ld120, ld170, 45-90 puncher grupları ve diğer ürünler farklı özellikler, boyutlar, malzemeler üretmek için özelleştirilebilir, Vb. müşteri ihtiyaçlarına göre.Otomatik çok hatlı soğuk çekme makinesi bileşimi ve özellikleri:
Soğuk arama makinesi esas olarak besleme tezgahı, çukur tezgahı, çubuk itme cihazı, çekirdek çubuk kaldırma platformu çerçevesi, mandrel ön ve arka ayar cihazı, çekme kalıp koltuğu, yatak gövdesi parçası, çizim arabası, ana iletim cihazı, deşarj taşıma zincirleri cihazı, otomatik bitmiş ürün toplama rafı, vb.Besleme platformundaki algılama cihazı, çizim başladığında tüpün boşluğunu tespit etmediğinde, kaldırma malzemesi çerçevesi, malzeme tutma cihazını engellemek için tüpü boşaltın.Algılama cihazı tüpü boş algıladığında, kaldırma malzemesi çerçevesi otomatik olarak düşer, alıcı oluğu üst bölme yükselir ve raf ve set üstü cihazlar cihaz otomatik olarak tüpü alma rafına boşaltın.Alıcı oluğun belirli bir eğimi vardır ve alıcı çukur, silindirden yükselen bir silindirle donatılmıştır, tüpü engellemek için tüpü boşluğa yuvarlayın.Şu anda, presleme silindiri dışarı iter ve tüpün kuyruğunu boşaltın, şu anda, çekirdek çubuk kaldırma platformu çerçevesi çubuğun merkez konumuna yükselir.Çekirdek çubuk koltuğundaki ilk vuruş silindiri dışarı iter ve tüpün iç deliğine mandrel geçer ve tüp boşluğu, çekirdek çubuk kaldırma platformu çerçevesinden sonra, alma tezgahındaki malzemeleri taşımak için arabayla çekirdek çubuğa hızlı bir şekilde konur. yıpranmış, Çizim merkezi hattına düşer.Şu anda, ilk vuruş silindiri otomatik olarak üç silindir, çekirdek çubuk, mandrel ve tüp boş çekme kafasını kaykay üzerinde çizim kalıp deliğinden birlikte iter, şu anda, yer kontrol sinyali, çizim arabası ilk inme aldıktan sonra, Çizim kalıbı otururken bekleyen, tüp boş kafasını kelepçelemek için anahtar çene silindirini iter ve ana motor dişli zincirine anahtar çenesini sürmeye başlar, arabayı dışarı çekmeye çalışır ve aynı zamanda, İkinci vuruş silindiri de itilir ve çekmeye başlar.Şu anda, yatak gövdesi kaldırma cihazının üst silindiri itilir ve malzeme cihazını bağlamak için üst kenara itilir.Çizim tamamlandıktan sonra, malzeme cihazını bağlamak için çelik boru kaldırma üzerine düşer.Yukarı ve aşağı, şu anda, deşarj taşıma zincirleri cihaz üzerinde taşıma zincirleri eylem, zincirleri taşımak için düştüğünde, kalite kontrol otomatik düşen toplama raf aşağı rulo olacak ve toplam raf bir algılama platformu ile donatılmıştır, bitmiş boru test ederken, Algılama platformunu algılama için düz konuma itmek için silindiri kontrol etmek için düğmeyi kullanın ve aynı zamanda arabayı çekin ve bir sonraki otomatik mantık çalışmasını beklemek için çizim kalıbına hızlıca dönün.Özellikler:
1.Bu ekipman karbon çelik boru, rulman çeliği, düşük alaşımlı çelik, paslanmaz çelik, bakır molibden ve çeşitli demir dışı metaller çizebilir.2.Tüm makine, kullanımı kolay, bakımı azaltan ve bakımı kolay olan mevcut haddeleme işleminin en son ve basit tasarımını benimser.3.Soğuk çekme makinesi yatak gövdesi çift zincirli c-çerçeve yapısını benimser ve zincir merkezi çizim merkezi ile tutarlıdır.4.Çekme kalıbı tabanının küresel tasarımı, düzeltmeyi kolaylaştırır.5.Çizim arabasını anahtar çenesi ile değiştirmek uygundur.6.Ana sürücü, enerji tasarrufu ve istikrarlı olan dc motoru kullanır.7.Tüm makine plc otomatik kontrol benimser ve tüm hat çeşitli parametreler, çeşitli güvenlik kilitleme ve alarm fonksiyonları ekrana sahiptir.8.Her geçiş ideal indirgeme oranı ve boru duvar sapması düzeltmesi sağlar.

9.Iç ve dış çap ve duvar kalınlığı son derece yüksek gerekli tolerans gereksinimlerini ve pürüzlülüğünü elde edebilir.

Otomatik tek zincir üç satır soğuk çekme makinesi teknik parametreler:
