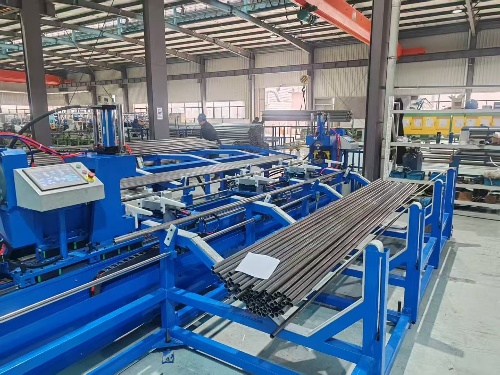

Çelik boru düz pah makinesi
1.Boru düz pah makinesi ekipman bileşimi:
1.1Çapraz hareketli boru alma ekipmanı, bir seferde malzeme yatağından 1 boru alın, sol itme istasyonuna ve sol oluk istasyonuna gönderin, itme ve oluk işlemini gerçekleştirin ve oluk bittikten sonra çıkarın.Sıkma sistemi ile 1.2 oluk ev sahibi
1.3 çeşitli özellikleri ve dişli plakaları sıkma kalıpları ile donatılmış.2.Çalışma parametreleri (gerektiği gibi özelleştirilmiş) aşağıdaki örnek parametrelerdir:
2.1 düz kafa ters kenar çelik boru dış çapı: 25mm ~ 159mm, duvar kalınlığı 2.5-25mm, malzeme maksimum x70, tüp uzunluğu 5-12m.2.2 dış pah oluk açısı 30-35 ° aralığında olabilir.2.3 üretim hattı hızı: 5-20 pcs/saat.3.Güç yapılandırması:
3.1 motor gücü:
3.1 motor gücü:
|
İsim |
Mil motoru |
Servo motor besleme |
Itme motoru |
Step ve traverse azaltma motoru |
Elektrik kontrol |
Toplam güç |
|
Güç |
30kwx2 |
5.5kwx2 |
1.1kwx4 |
18.5kw |
2.5kw |
96.4kw |
3.2 redüktör hız oranı ve sıkıştırma silindiri:
|
İsim |
Bıçağın içine |
Floş x4 itin |
Sıkma silindiri x2 |
Adım travers azaltma oranı |
|
Güç |
1:20 |
1:35 |
Φ140x200 |
1:71 |
4.Çalışma süresi dizisi:
4.1 çalışma süresi dizisi: sabit çatalın taban yüksekliğini önceden ayarlayın.Malzeme yatağı-çatalı yükseltmek, çelik bir boru almak ve bir istasyonu yatay olarak taşımak için hareket ettirin-çatalı aşağı doğru hareket ettirin-yukarı itin, düz kafa sıkma istasyonu-kelepçe, düz kafa, çekme bıçağı, Gevşek kelepçe-çelik boruyu kaldırmak için çatalı hareket ettirin-çevirmek-çatalı aşağı doğru hareket ettirin ve orijinal pozisyona dönün, çatalı 5 çelik boru ile yatay olarak hareket ettirin.5.2 tek çevrim süresi: paralel işlere push-up, tek başına zaman almayan, yükselen-yatay kayma-sıkma-düz uç tamamlama-gevşek klip-yükselen-yatay vites döngüsü.Verimlilik hesaplama: düz kafa hızı 6-18 adet/saattir.5.Satın alınan parçaların markası:
5.1 besleme servo motor 5.5kw servo motor
5.2 mil motoru 30kw 6 sınıf, ye3 verimli enerji tasarrufu motoru
5.3 redüktör: kullanım hengchen redüktör, dikmek redüktör, flender redüktör, bang feili redüktör
5.4 frekans dönüştürücü: mil motor hız kontrolü, weichuang frekans dönüştürücü
5.5 rulmanlar: mil, k2, fag/ina, nsk
5.6 hidrolik sistem, yuci marka, bosch rexroth, dan. ve kawasaki ağır sanayi, sırasıyla iki bağımsız hidrolik istasyon ile sıkma.Xinjie plc ve buke dokunmatik ekran, ağ kablosu iletişim kontrolü kullanarak 5.7 kontrol sistemi.5.8 elektronik kontrol bileşenleri, schneider markası, abb, siemens
